22Titans Model | TU-0100-0Q08
Das 22Titans Model | TU-0100-0Q08
Dieser uniaxiale IEPE-Referenz-Beschleunigungsaufnehmer ist für Kalibrier-, Vergleichs- und Verifikationsmessungen ausgelegt. Er dient als stabile Referenz bei der Überprüfung von Beschleunigungssensoren und Messketten im Labor sowie in der Entwicklung.
Wichtige technische Daten
-
Empfindlichkeit: 100 mV/g
-
Messbereich: ±50 g
-
Frequenzbereich (±5 %): 0,5 Hz bis 11 kHz
-
Temperaturbereich: −50 °C bis +120 °C
-
Anschluss: Seitlicher Steckverbinder
-
Montage: M6 Innengewinde
22Titans Model | TU-0100-0Q08
Back to Back | IEPE-Referenz-Beschleunigungsaufnehmer
Kurzbeschreibung
Dieser uniaxiale IEPE-Referenz-Beschleunigungsaufnehmer ist für Kalibrier-, Vergleichs- und Verifikationsmessungen ausgelegt. Er dient als stabile Referenz bei der Überprüfung von Beschleunigungssensoren und Messketten im Labor sowie in der Entwicklung.
Testsensor aufgeschraubt (Nicht in Liefewrung enthalten!)
IEPE-Referenz-Beschleunigungsaufnehmer – TU-0100-0Q08
Kurzbeschreibung
Dieser uniaxiale IEPE-Referenz-Beschleunigungsaufnehmer ist für Kalibrier-, Vergleichs- und Verifikationsmessungen ausgelegt. Er dient als stabile Referenz bei der Überprüfung von Beschleunigungssensoren und Messketten im Labor sowie in der Entwicklung.
Testsensor aufgeschraubt (Nicht in Liefewrung enthalten!)
Wichtige technische Daten
Model TU-0100-0Q08 Temperaturverhalten

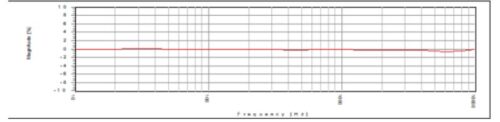

Model TU-0100-0Q08 Frequenzverhalten
Model TU-0100-0Q08 Dimensionen
Typische Anwendungen
-
Kalibrierung und Verifikation von IEPE-Beschleunigungsaufnehmern
-
Referenzsensor für Vergleichsmessungen
-
Prüfstände und Laboranwendungen
-
Qualitätssicherung von Messsystemen
| Empfindlichkeit | 100 mV/g |
| Messbereich | ±50 g |
| Breitbandauflösung | 0,0001 g rms |
| Linearität | 1 % |
| Frequenzbereich (±5 %) | 0,5 Hz – 11 kHz |
| Min. Frequenz (±5 %) | 0,5 Hz |
| Max. Frequenz (±5 %) | 11.000 Hz |
| Resonanzfrequenz | ≥ 23 kHz |
| Entladezeitkonstante | ≤ 1 s |
| Querempfindlichkeit | ≤ 5 % |
| Versorgungsspannung | 20 – 30 VDC |
| Konstantstromversorgung | 2 – 20 mA |
| Ausgangsimpedanz | ≤ 100 Ω |
| Ausgangsruhspannung (Bias) | 8 – 12 VDC |
| Max. Beschleunigung | 400 g |
| Max. Stoßbelastung | 1000 g |
| Temperaturbereich | −40 °C bis +120 °C |
| Min. Temperatur | −40 °C |
| Max. Temperatur | +120 °C |
| Abdichtung | Laserschweißung, IP68 |
| Gehäusematerial | Edelstahl |
| Ausgangsanschluss | 10-32 (seitlich), M5 (seitlich) |
| Montagegewinde | M6 Innengewinde |
| Gewicht | 187,4 g |
| Sensortyp | Kalibrier-Referenz |
| Ausgangstyp | IEPE |
| Achsen | Uniaxial |
| TEDS | Optional |
Contact MEQ to compare the available models in this sensor family.
