ALO42S Module | 4 Kanal Ausgangsmodul
Analogausgangs-Modul für DecaQ and MicroQ von Mecalc: ALO42S
4-Kanal-Analogausgangsmodul für das DecaQ-System – erzeugt präzise Referenzsignale, Erregung und Echtzeit-Ausgabe aufgezeichneter Messdaten.
ALO42S | 4 Kanal Ausgangs-Modul
Produktbeschreibung
Das ALO42S ist ein hochwertiges 4-Kanal-Analogausgangsmodul für das Mecalc DecaQ-Messsystem. Es wurde speziell für Anwendungen entwickelt, bei denen präzise analoge Ausgangssignale benötigt werden – etwa zur Erregung von Prüfobjekten, zur Echtzeit-Wiedergabe aufgezeichneter Messdaten oder zur Erzeugung präziser Referenzsignale für Kalibrierungszwecke.
Als Teil des modularen DecaQ-Ökosystems lässt sich das ALO42S nahtlos mit anderen Signalkonditionierungsmodulen kombinieren. Alle Einstellungen sind vollständig softwarekonfigurierbar über die DecaQ-Webschnittstelle oder kompatible Messsoftware. Das Modul verfügt über eine 50-V-Galvanotrennung gegenüber anderen Modulen, was eine zuverlässige und störungsarme Messung in anspruchsvollen Umgebungen gewährleistet.
Funktionen & Merkmale
- 4 Kanäle jeweils mit:
- Analogem Signalausgang
- Modul-Statusausgang
- Status-Eingang für das zu steuernde Gerät
- 5 V oder 12 V DC-Spannungsausgang
- 24-Bit Auflösung
- 20 kHz Durchlassbereich mit 0,1 dB Amplitudenlinearität
- Geringes Rausch- und Verzerrungsverhalten
- Stabile DC-Verstärkung und Offset-Stabilität
- ±10 V Ausgangsspannung bei 30 mA
- Automatische Sicherheitsabschaltung im Fehlerfall
- 10 Ω Ausgangsimpedanz
- LEMO® 7-polige EHG.0B Steckverbinder
Technische Spezifikationen
| Signal Pairs | Module Status + | Module Status – | |
| DUC Status + | DUC Status – | ||
| Signal + | Signal – | ||
| 5 V or 12 V DC | Signal – | ||
| Device Under Control Status Input Input voltage range: 0 V to 24 V |
Sampling Rate | 15.6 kSa/s | |
| Resolution | 12 bits | ||
| Module Status Output Options | Status | Relay max 24 V input |
DC Voltage Output 5 V or 12 V |
| Good | Close relay | DC voltage output | |
| Bad | Open relay | No voltage output | |
| DC Voltage Output | Output Voltage | 5 V or 12 V | |
| Output Current | 15 mA (max) | ||
| SubModules | The Quad BNC (QBNC11) SubModule is used to split signals from a 7-way LEMO® connector to 4 BNC connectors. | ||
| The ALOP10 is a rack-mountable SubModule for routing the analog output signals from up to 8 ALO42S Modules to individual male SMB connectors. | |||
| Other Sampling Rate | Available through digital LP filters and decimation | ||
| Module Calibration | Internal amplitude calibration | ||
| Output Biasing Settings | Single-Ended Float or Single-Ended GND (per Module) | ||
| Protection | 2 kV ESD | ||
| Galvanic Isolation | 50 V | ||
| Maximum Sampling Rate (fs) per channel | 204.8 kSa/s | |
| D/A Conversion | 24-bit | |
| Output Voltage Ranges (Peak) | ±10 V | |
| Phase Accuracy Channels in similar range |
Typical | < 0.5° at 10 kHz |
| DC Voltage Accuracy | Output Range (Peak) | % Range |
| ±10 V | 0.27 % | |
| Frequency Accuracy | Output Frequency | % Output Frequency |
| > 100 Hz | 0.025 % | |

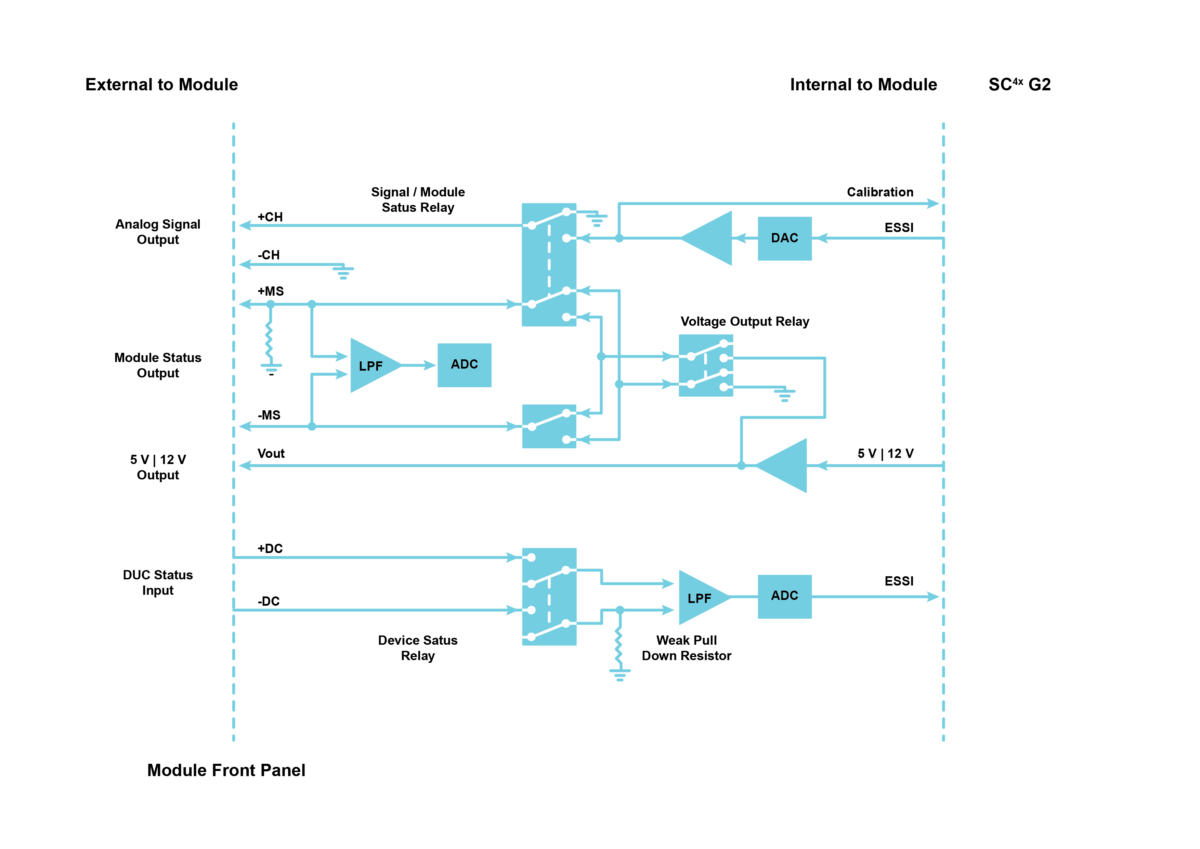

Funktionalitäten pro Kanal

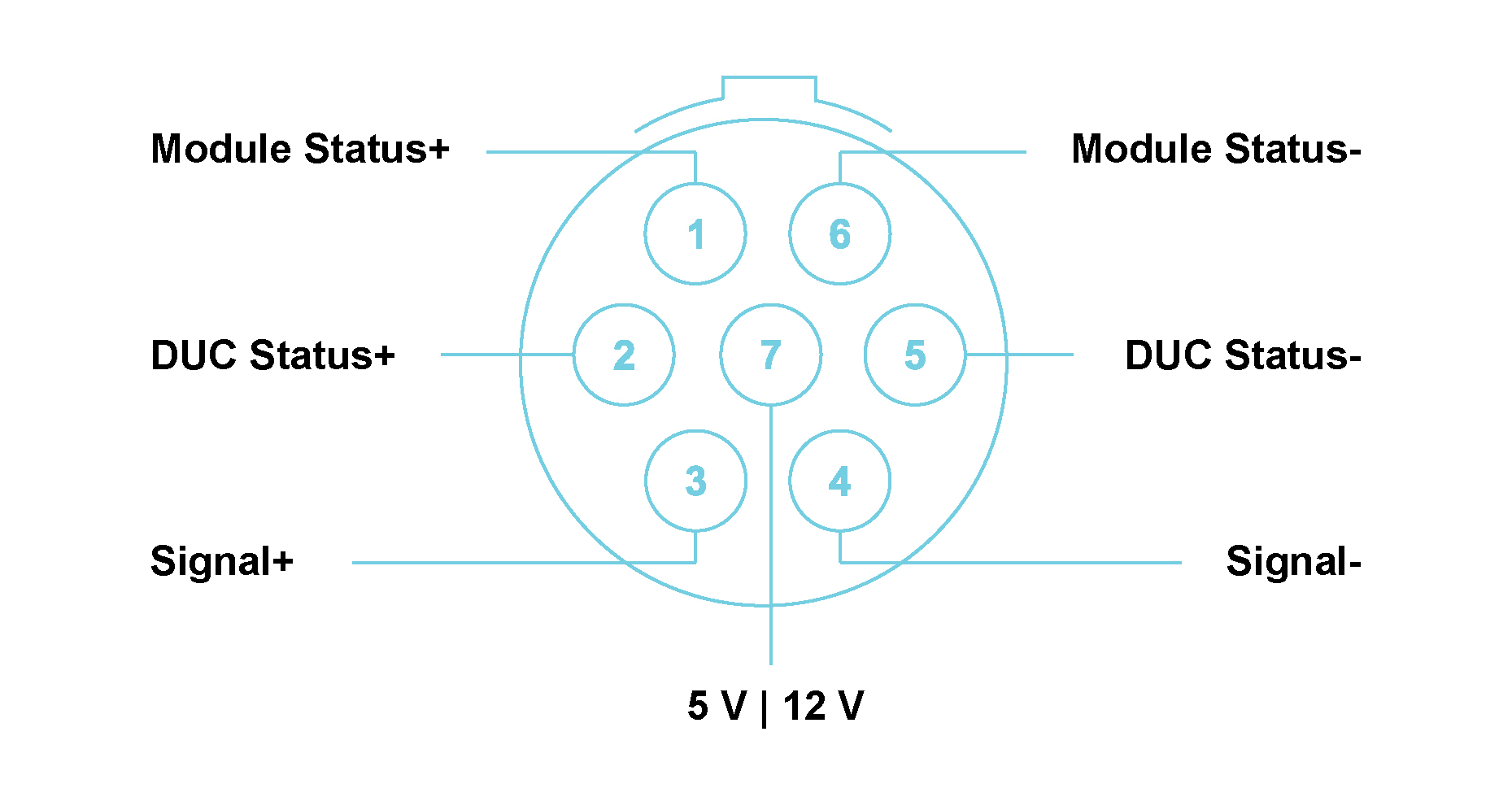

Das zu steuernde Gerät (DUC) ist über einen 7-poligen LEMO®-Stecker mit dem ALO42S verbunden.
- Zwei analoge Signalausgänge (+CH und -CH) liefern analoge Informationen.
- Zwei Modulstatusausgänge (MS+ und MS-) versorgen das DUC mit Informationen vom ALO42S.
- Zwei DUC-Statuseingänge (DS+ und DS-) versorgen den ALO42S mit Informationen vom DUC.
- 5 V / 12 V DC-Ausgang

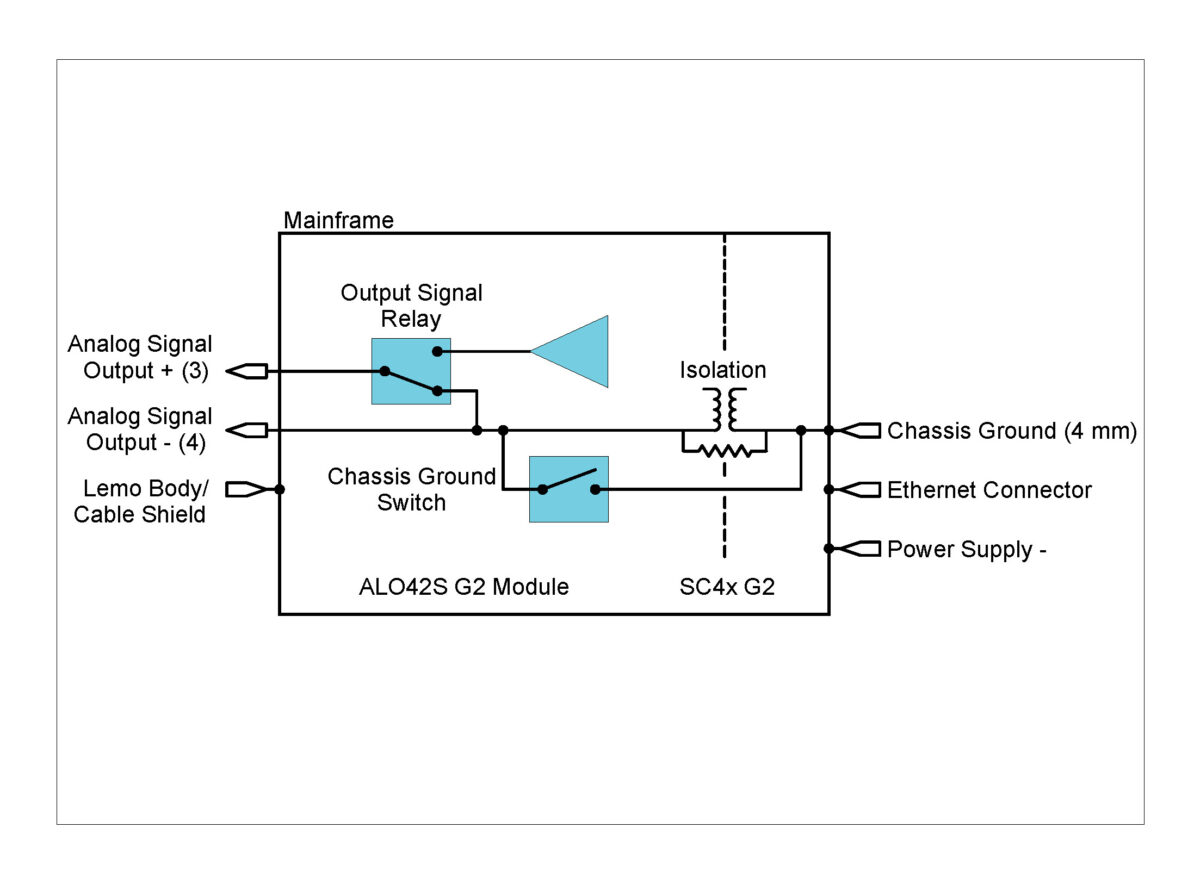

Grounding Diagram
Der LEMO®-Stecker am ALO42S steht in Kontakt mit der Kabelschirmung des DUC. Daher muss die Schirmung auf der DUC-Seite unterbrochen werden, damit der DUC nicht mit der Gehäusemasse des Systems verbunden ist.
Dieser LEMO®-Stecker ist außerdem mit der 4-mm-Gehäusemassebuchse an der vorderen rechten Fußplatte des DECAQ, der Schirmung des Ethernet-Anschlusses und dem negativen Stromversorgungsanschluss des DECAQ verbunden.
Typische Anwendungsgebiete
Systemkompatibilität
Das ALO42S ist vollständig kompatibel mit allen DecaQ-Chassis-Größen und kann gemeinsam mit anderen DecaQ-Signalkonditionierungsmodulen betrieben werden:
| Chassis | Steckplätze | Kanäle (gesamt möglich) | Kompatibilität |
|---|---|---|---|
| DecaQ 2-Slot | 2 | bis zu 8 AO-Kanäle | ✓ Vollständig kompatibel |
| DecaQ 3-Slot | 3 | bis zu 12 AO-Kanäle | ✓ Vollständig kompatibel |
| DecaQ 4-Slot | 4 | bis zu 16 AO-Kanäle | ✓ Vollständig kompatibel |
| DecaQ 6-Slot | 6 | bis zu 24 AO-Kanäle | ✓ Vollständig kompatibel |
| DecaQ 10-Slot (19″) | 10 | bis zu 40 AO-Kanäle | ✓ Vollständig kompatibel |
