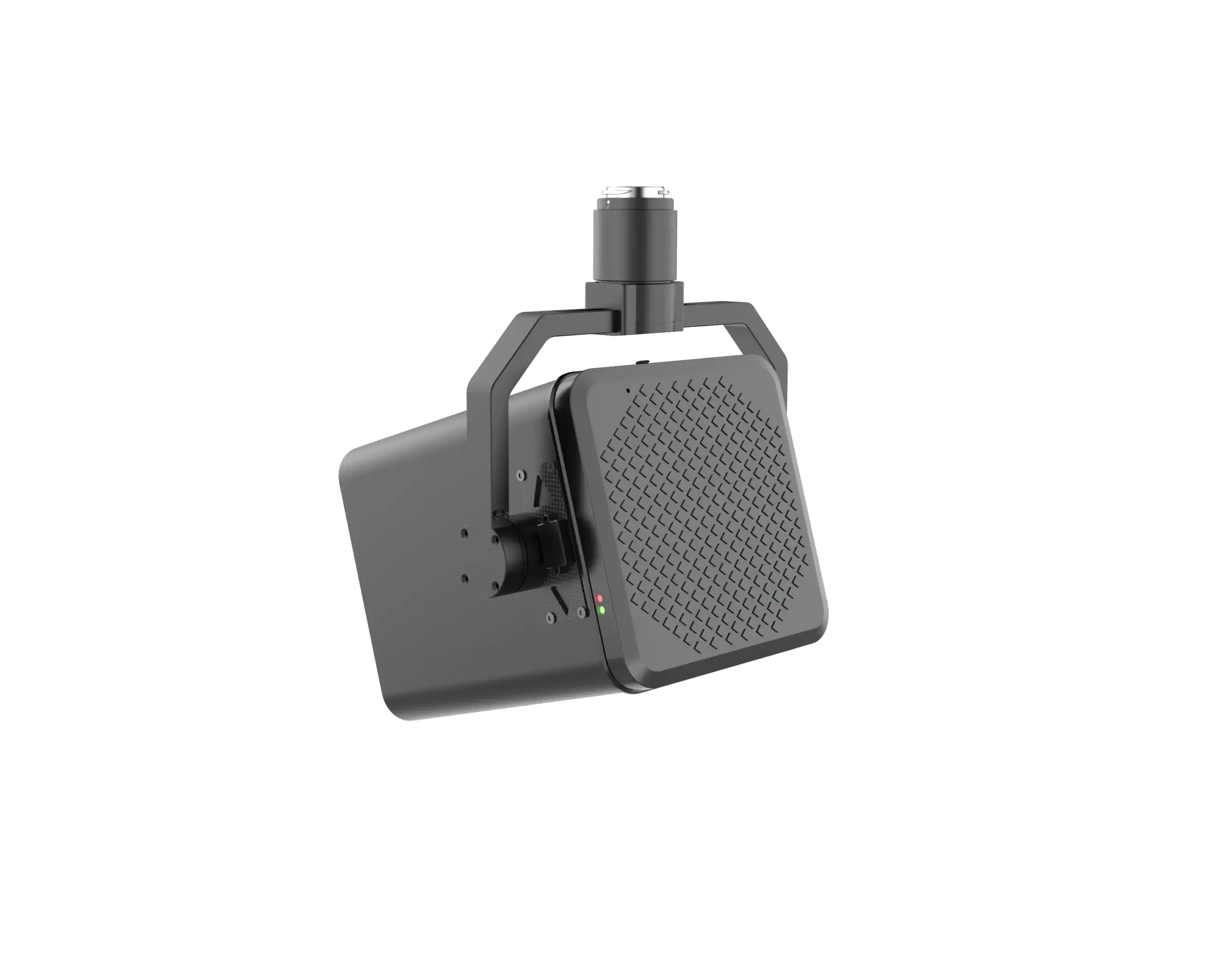

CRY2626G Dohnen basierte Akustische Kamera
Die CRYSOUND CRY2626G ist eine hochentwickelte, drohnenbasierte akustische Kamera nicht nur zur Detektion von Gaslecks in Drucksystemen und zur Erkennung elektrischer Teilentladungen. Sie verfügt über ein Array aus 128 MEMS-Mikrofonen, das mittels Beamforming-Technologie die räumliche Verteilung von Schallquellen erfasst und diese visuell auf einem hochauflösenden Videobild überlagert darstellt. Dadurch können akustische Anomalien punktgenau lokalisiert werden – auch auf größere Entfernungen von bis zu 35 Metern.
Die Kamera wird über die DJI Skyport V2-Schnittstelle direkt an DJI M300 RTK und M350 RTK Drohnen angebunden und ist dadurch innerhalb von weniger als einer Minute flugbereit. Ein integrierter 2-Achsen-Gimbal ermöglicht eine präzise Kamerasteuerung mit ±90° Schwenk- und -90° bis +20° Neigungsbereich, ergänzt durch mechanische Vibrationsdämpfung. Die CRY2626G speichert Bild-, Video- und Audiodaten auf interner und externer Speicherkarte (8 GB intern / 64 GB TF-Karte) und unterstützt sowohl Echtzeitdarstellung als auch automatisierte Berichte im ISO 50001-Format.
Mit einem Gewicht von 1,4 kg ist sie optimal für Flugzeiten bis zu 30 Minuten (je nach Drohne und Umgebung).
CRY2626G Dohnen basierte Akustische Kamera
Die CRY2626G ist die weltweit erste drohnenmontierte akustische Bildgebungskamera zur Detektion von Leckagen in Drucksystemen und elektrischer Teilentladung.
Sie nutzt ein Mikrofonarray mit Beamforming-Technologie, um die Verteilung von Schallquellen präzise zu lokalisieren und diese auf einem hochauflösenden Videobild darzustellen.
Hauptmerkmale:
-
2-Achsen-Gimbalsteuerung: Ermöglicht das Schwenken und Neigen der Kamera direkt über den Drohnen-Controller – ideal für die gezielte Untersuchung schwer zugänglicher Stellen.
-
Robustes Gehäuse: Leichtes und widerstandsfähiges Aluminiumgehäuse für zuverlässigen Einsatz bei anspruchsvollen Wetter- und Umweltbedingungen.
-
Einfache Integration: Dank DJI SKYPORT ist die Montage und Demontage an kompatiblen Drohnen schnell und unkompliziert.
-
Flexible Aufnahmemodi: Foto- und Videoaufzeichnung möglich. Die Daten werden auf einer TF-Speicherkarte mit großer Kapazität gespeichert – ideal zur einfachen Dokumentation und Auswertung der Ergebnisse.
| Funktion | Beschreibung (Deutsch) |
|---|---|

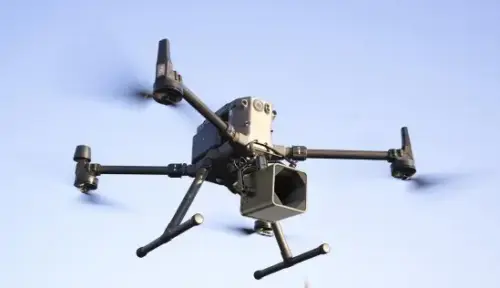

| Mounted on a drone for long-distance inspection | An Drohne montiert für Inspektionen über große Distanzen |
| Partial discharge detection on High-voltage transmission line | Teilentladungs-Erkennung an Hochspannungsleitungen |
| Leak detection on Long-distance gas pipeline | Lecksuche an großflächigen Gasleitungen |
| Generate reports to share key data | Berichtserstellung zur Weitergabe zentraler Messdaten |
Fortschrittliches Systemdesign der drohnenmontierten akustischen Kamera
Die drohnenmontierte akustische Kamera besteht aus zwei Hauptkomponenten, die gemeinsam für ihre hohe Leistungsfähigkeit und Vielseitigkeit sorgen:

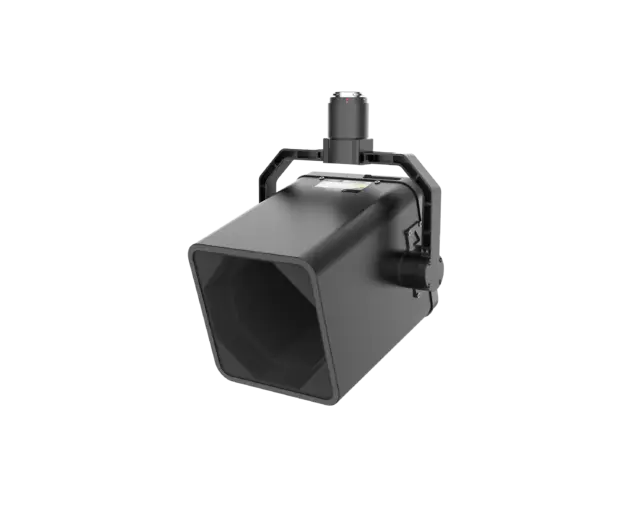

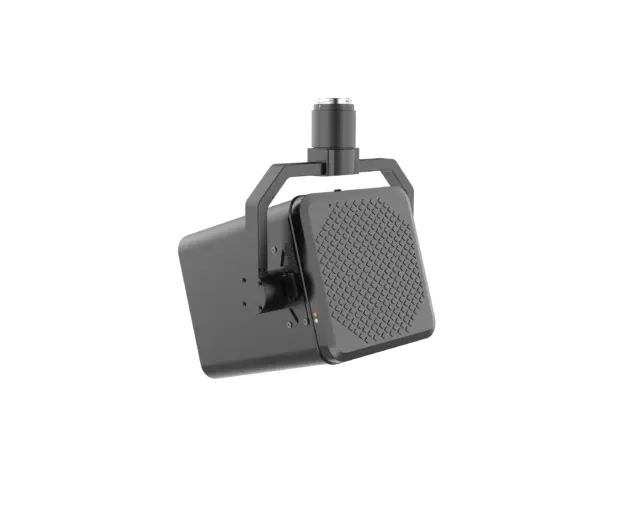

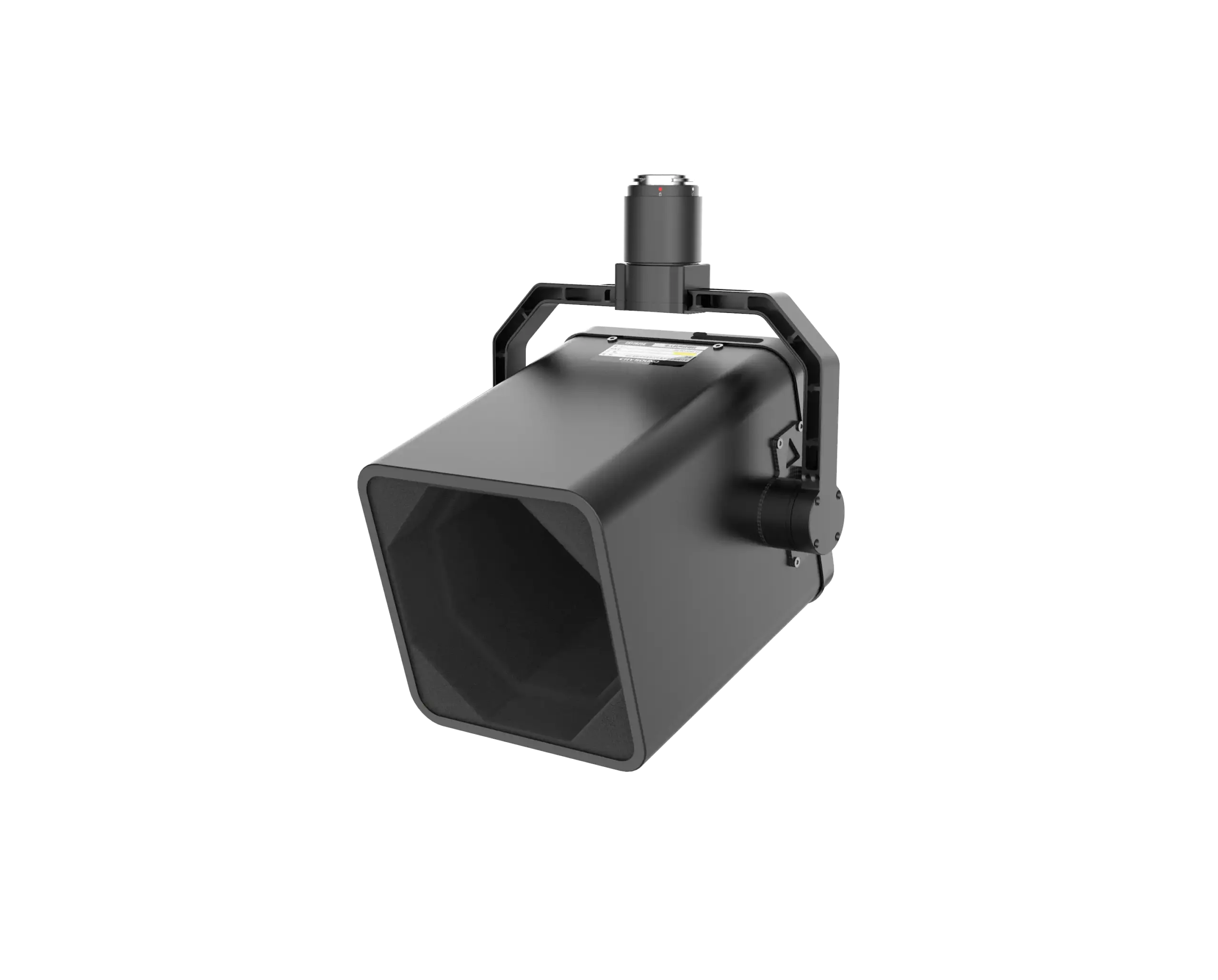

1. Akustische Kameraeinheit
-
Ausgestattet mit modernen Schallsensoren und intelligenten Algorithmen
-
Erkennt Leckagen und Teilentladungen präzise in Echtzeit
-
Visualisierung der Schallquellen durch Überlagerung auf hochauflösendem Videobild
-
Ideal für industrielle Anwendungen mit hohem Sicherheitsbedarf
Intelligente Geräuschunterdrückung
- Hardware: Mehrlagiges schallabsorbierendes Material unterdrückt Propeller- und Motorgeräusche
- Software: Fortschrittliche Algorithmen eliminieren Störungen und isolieren relevante Schallquellen (z. B. Lecks)
- Visualisierung: Echtzeitübertragung der akustischen Analyse auf den Bildschirm des Fernsteuergeräts (inkl. PRPD-Spektrum und Typ)

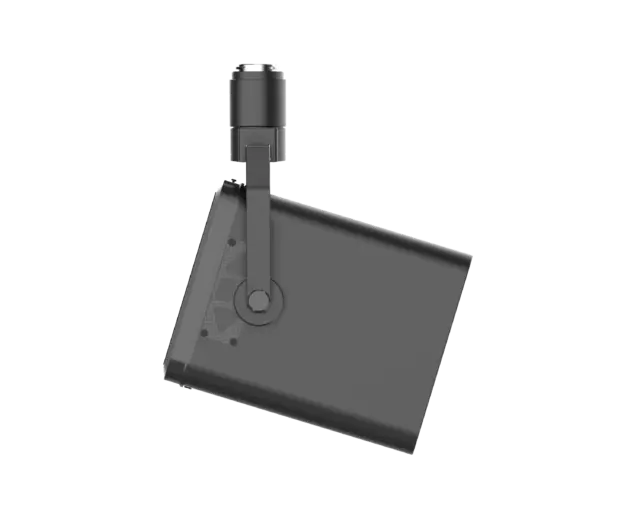

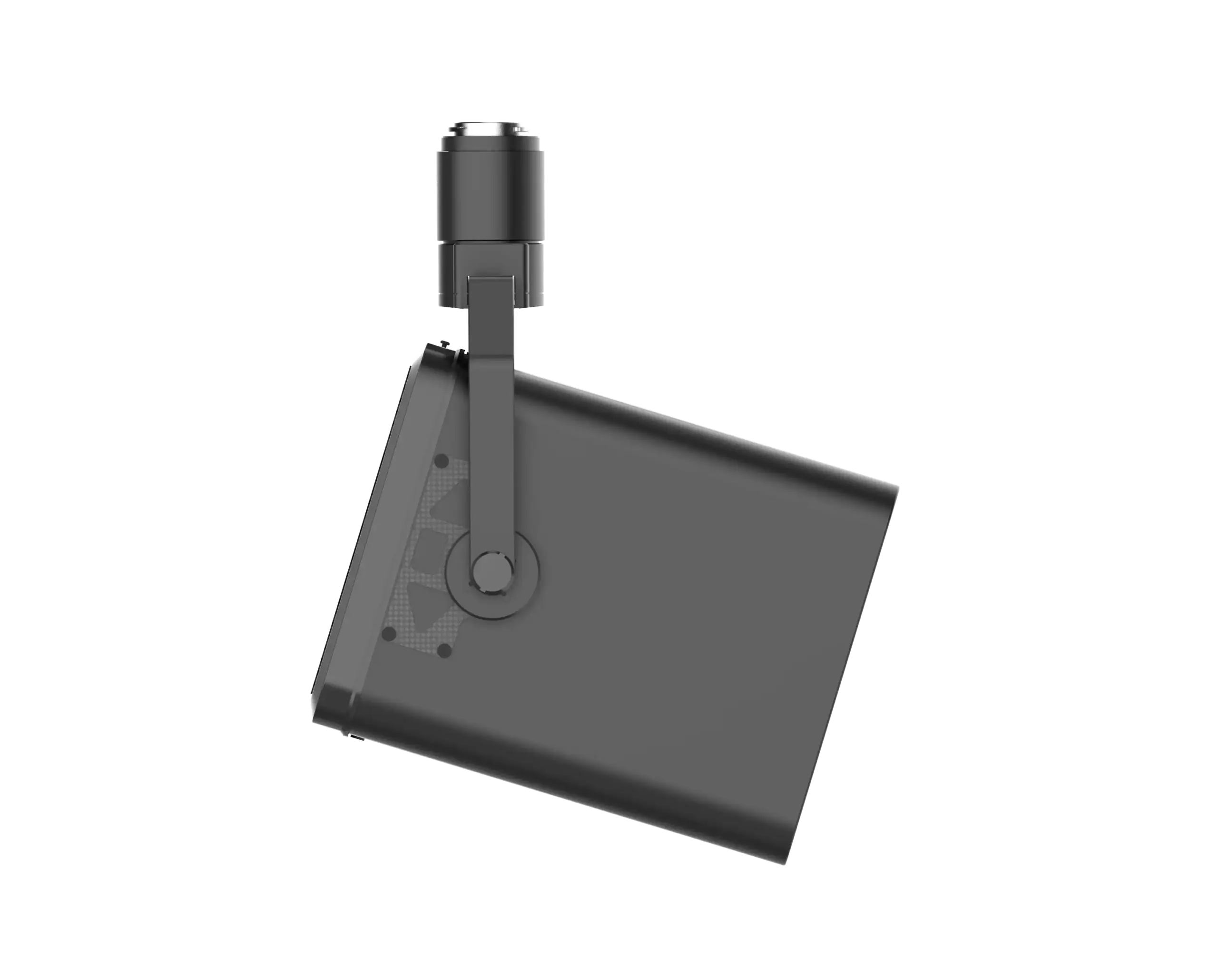

Zwei-Achsen-Gimbal für präzise Steuerung
- Schwenkbereich (Pan): ±90°
- Neigebereich (Tilt): -90° bis +20°
- Funktion: Steuerung direkt über die Fernbedienung der Drohne
- Nutzen: Schnelles Anvisieren von Gaslecks und Teilentladungen aus der Luft
- Zusätzlich: Vibrationsdämpfung für stabile, scharfe Bildaufnahmen
Dieses Systemdesign macht die CRY2626G zu einem leistungsfähigen Werkzeug für Ferninspektionen aus der Luft.

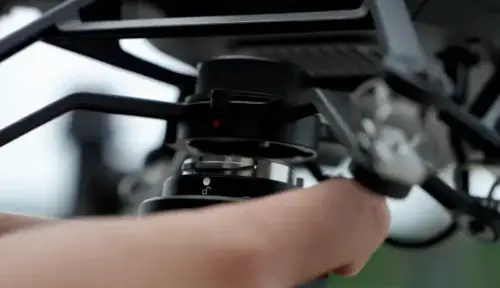

Schneller Einsatz und hohe Mobilität für Routineinspektionen
Die CRY2626G – akustische Kamera für Drohneneinsatz – lässt sich dank SKYPort-Schnittstelle nahtlos mit DJI-Drohnen integrieren und ist in weniger als einer Minute startbereit.
Sie ist direkt kompatibel mit den DJI-Modellen M300 und M350, wodurch der Aufbau und Startvorgang erheblich beschleunigt werden. So können Inspektionen nahezu sofort beginnen – ein klarer Vorteil für zeitkritische Einsätze.
Weitere Merkmale für den mobilen Einsatz:
-
Transportfreundlich: Die Kamera wird in einem robusten Rollkoffer geliefert – ideal für den flexiblen Feldeinsatz
-
Einfacher Zugriff: Alle Komponenten sind geordnet und sofort griffbereit
-
Ideal für Routineprüfungen: Schnelle Einrichtung und hohe Mobilität ermöglichen effizientes Arbeiten, selbst bei häufig wechselnden Einsatzorten
Diese Eigenschaften machen die CRY2626G besonders attraktiv für wiederkehrende Inspektionsaufgaben mit hoher Ortsflexibilität.
Algorithmusbasierte Filterung mit „HyperVision“:
-
Trennung von Zielgeräuschen (z. B. Leckagen oder Teilentladungen) vom Hintergrundrauschen
-
Verbesserung der Klarheit in akustischen Bildern durch gezielte Geräuschisolierung
- Diese Kombination sorgt für eine deutlich verbesserte Erkennungsgenauigkeit – auch bei Einsätzen in lauten Umgebungen.

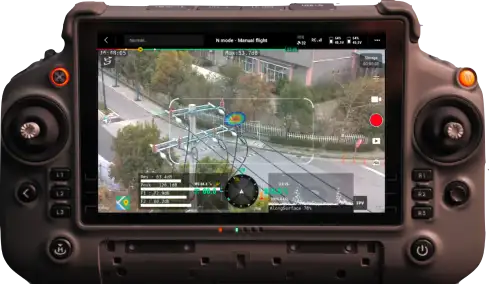

Instant Insight Through Your Drone Controller
Technische Details im Überblick
Robustes Design und einfache Montage
- Material: Leichtes Aluminiumgehäuse für den Einsatz unter rauen Umweltbedingungen
- Montage: DJI SKYPORT Schnittstelle für schnelles Anbringen und Abnehmen – montagebereit in unter 1 Minute
- Kompatibilität: DJI M300 / M350
- Betriebsmodi: Foto- und Videoaufnahme
- Speicherung: Großzügige TF-Speicherkarte zur einfachen Auswertung und Export der Daten
Leistungsdaten im Überblick
- Gesamtgewicht (Payload): 1,4 kg
- Flugzeit: Bis zu 30 Minuten (je nach Drohnentyp)
- Effektive Erfassungsreichweite: Bis zu 35 m unter idealen Bedingungen
| Kategorie | Spezifikation |
|---|---|
| Mikrofon | |
| Kanäle Mikrofonarray | 128 MEMS-Mikrofone |
| Frequenzbereich | 2 kHz – 48 kHz |
| Schalldruckpegel (SPL) | 28 – 132 dB |
| Prüfabstand | 0,5 – 35 m |
| Kamera | |
| Sichtfeld (FOV) | 62° |
| Auflösung | 8 Megapixel |
| Brennweite | 3,04 mm |
| Speicher | |
| Interner Speicher | 8 GB intern |
| Externer Speicher | 64 GB externe TF-Karte |
| Datenformate | .jpg (Bild), .mp4 (Video), .wav (Audio) |
| Gimbal | |
| Schwenkbereich (Pan) | -90° bis +90° |
| Neigebereich (Tilt) | -90° bis -20° |
| Genauigkeit | 1° |
| Allgemeine Daten | |
| Abmessungen | 340 × 232 × 167 mm |
| Gewicht | 1,4 kg |
| Flugzeit | 30 Minuten (*abhängig von Umgebungsbedingungen) |
| Schutzklasse | IP42 |
| Anschluss | Skyport V2 |
| Betriebstemperatur | -20 bis +50 °C |
| Lagertemperatur | -20 bis +70 °C |
| Luftfeuchtigkeit | 10 – 95 %, nicht kondensierend |
| Kompatible Drohnen | DJI M300 RTK, M350 RTK |
| Zertifizierungen | |
| Sicherheit | IEC 61010-1 |
| EMV | IEC 61326-1 |
| Vibration | 2g, gemäß IEC 60068-2-6 |
| Stoßfestigkeit | 25g, gemäß IEC 60068-2-27 |
| Software | |
| Funktionen | PRPD-Spektrum, Erkennung von Teilentladungsarten, Mikrofontest |
| Berichtsformat | ISO 50001-Vorlage für Gaslecks und Teilentladungen |
| Protokoll | DJI PSDK-Protokoll |
