22Titans Model | TT-0001-1U27
MEQ 22 Titan – Model TT-0001-1U27-94
-
TT-0001-1U27-94 ist ein triaxialer Hoch-Impact-Beschleunigungssensor.
-
Entwickelt für sehr hohe Stoßbelastungen bei gleichzeitig breitem Frequenzbereich.
-
Typische Einsatzfelder sind Impact-Tische, Stoß- und Explosionsversuche sowie harte Prüfbedingungen.
22Titans Model TT-0001-1U27-94
Triaxialer Beschleunigungssensor TT-0001-1U27
Der MEQ 22 Titan TT-0001-1U27 ist ein triaxialer Hochstoß-Beschleunigungssensor für Messungen mit sehr hohen Beschleunigungen und kurzen Impulsen. Er wurde für anspruchsvolle Stoß-, Fall- und Impact-Tests entwickelt und eignet sich ebenso für Blast- und Explosionsversuche.

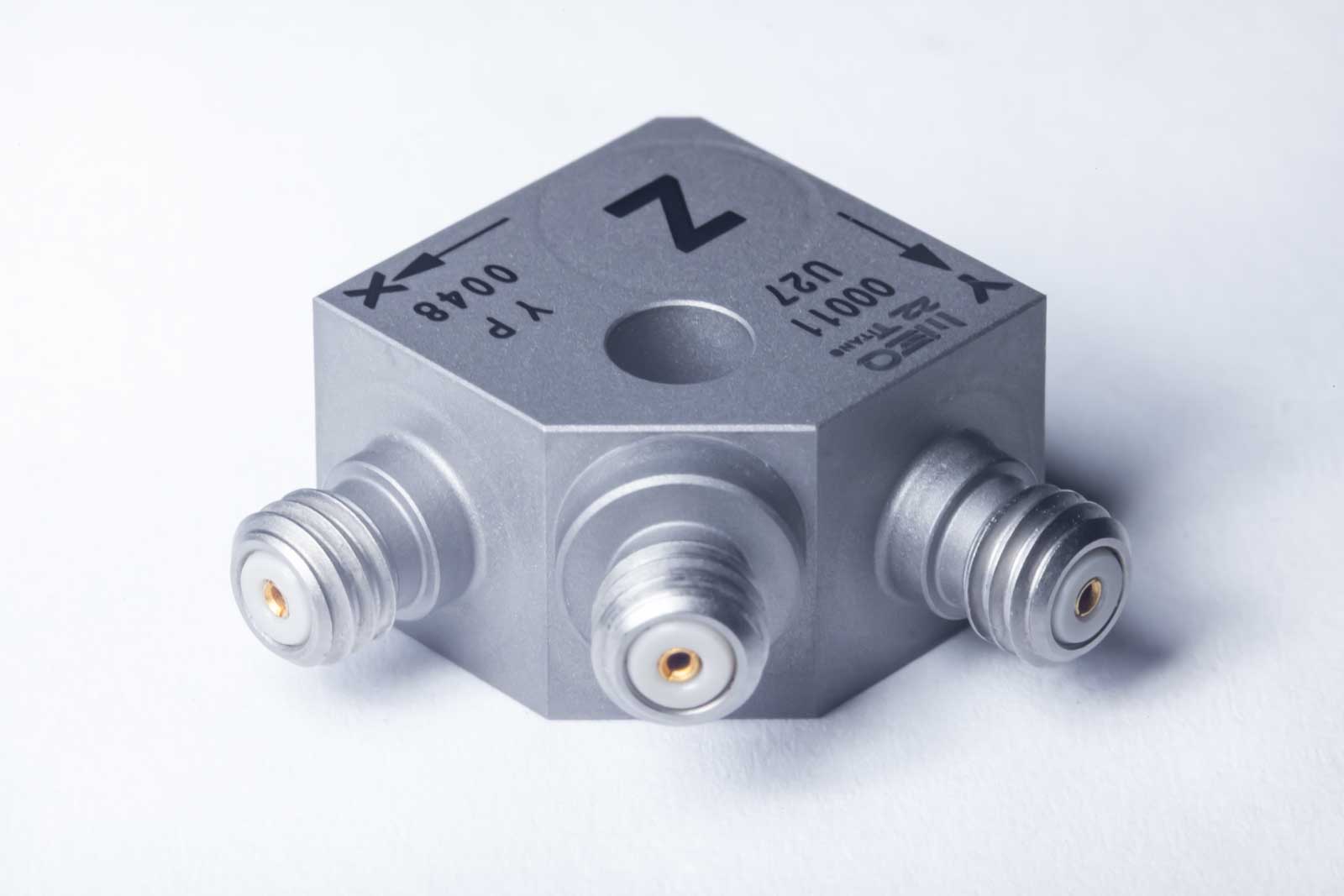

Das Gehäuse aus Titanlegierung kombiniert geringes Gewicht mit hoher mechanischer Festigkeit. Dadurch wird das Messobjekt kaum beeinflusst, während der Sensor extremen Belastungen standhält. Das triaxiale Würfeldesign erlaubt die gleichzeitige Messung in allen drei Raumrichtungen an einem Punkt und reduziert Montage- und Verkabelungsaufwand.
Mit einem Messbereich von ±5000 g, einer Empfindlichkeit von 1 mV/g und einem Frequenzbereich von 5 Hz bis 10 kHz ist der Sensor ideal für hochdynamische Stoßereignisse. Der Temperaturbereich von −50 °C bis +120 °C erlaubt den Einsatz unter realistischen Prüfbedingungen.
Produkthighlights für Anwender
- Zuverlässige Messung extremer Stoßbelastungen
- Triaxiale Messung mit einem Sensor
- Leichtes und robustes Titan-Gehäuse
- Stabiles, rauscharmes Ausgangssignal
MEQ 22 Titan – Model TT-0001-1U27
Kurzbeschreibung
Der TT-0001-1U27-94 ist ein triaxialer Hoch-Impact-Beschleunigungssensor, der speziell für Messungen mit sehr hohen Stoßbelastungen entwickelt wurde. Er wird eingesetzt, wenn kurze, harte Impulse zuverlässig erfasst werden müssen, etwa bei Stoß-, Fall- oder Explosionsversuchen.
Messprinzip und Aufbau
Der Sensor nutzt eine Scherstruktur, bei der das Messelement seitlich belastet wird. Dieses Prinzip sorgt für eine hohe Eigenresonanz und hilft, Nullpunktdrift zu reduzieren, also Signalverschiebungen ohne tatsächliche Beschleunigung. Die integrierte Elektronik arbeitet mit niedriger Impedanz, was das Rauschen gering hält und stabile Signale auch bei längeren Kabeln ermöglicht. Gleichzeitig zeigt der Sensor ein gutmütiges Verhalten über den gesamten Temperaturbereich.

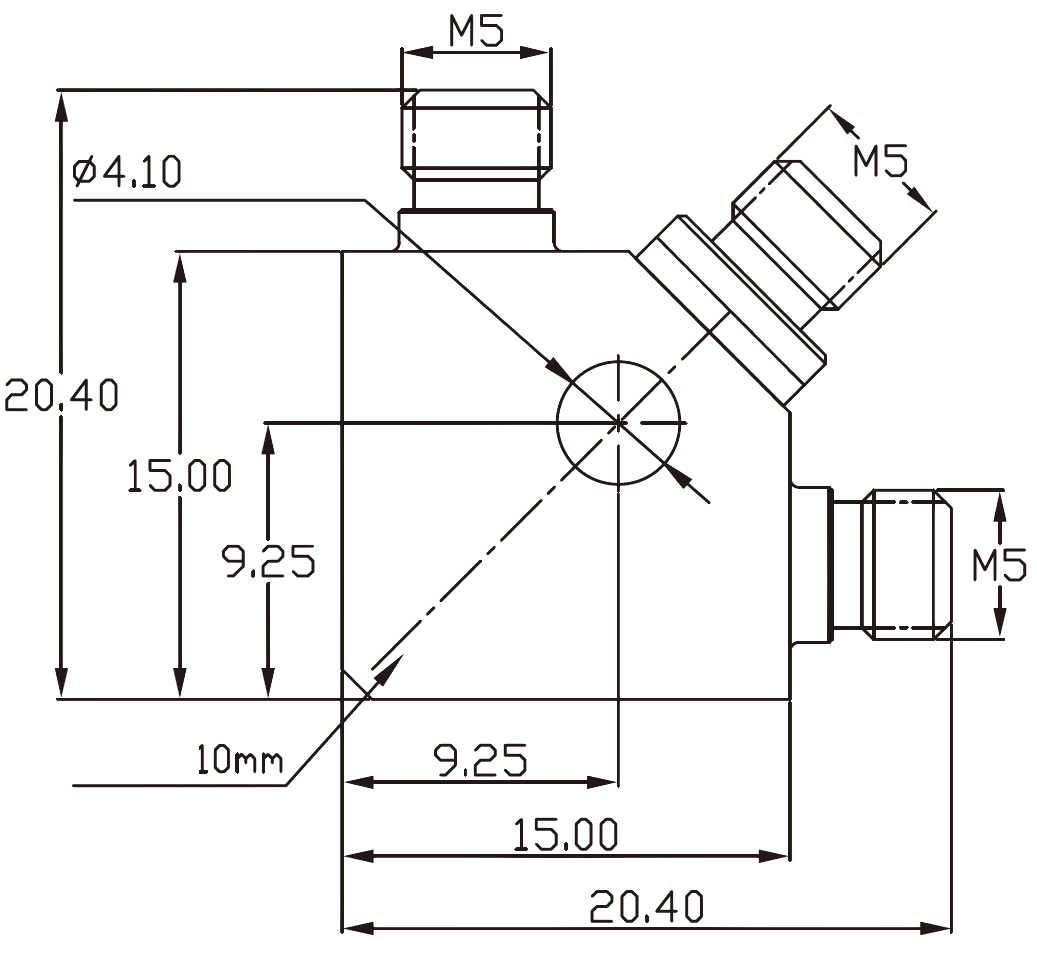

Mechanisches Design
Das Gehäuse besteht aus einer Titanlegierung mit geringer Dichte und hoher Festigkeit. Dadurch ist der Sensor leicht, aber sehr widerstandsfähig gegenüber extremen Beschleunigungen. Das triaxiale Würfeldesign erlaubt die gleichzeitige Messung in drei Raumrichtungen an einem Punkt. Ein zentrales Durchgangsloch ermöglicht eine 360-Grad-Montage, während integrierte Isolationskomponenten elektrische Störeinflüsse reduzieren. Zusätzlich besitzt jede Achse eigene Kalibrierbohrungen, was die Kalibrierung im Prüfstand erleichtert.
Technische Eigenschaften der gesamten Serie
Hier gibt es den, zur Anwendung passenden Sensor wählen. Bei Fragen, einfach anrufen.
| Modellnummer | MEQ | TT-1105-0U27 | TT-0001-0U27 | TT-0002-0U27 | TT-1102-0U27 | TT-1105-1U27 | TT-0001-1U27 |
|---|---|---|---|---|---|---|---|
| Leistungsdaten | |||||||
| Empfindlichkeit ±5 % (mV/g) | 0.5 | 1 | 2 | 0.25 | 0.5 | 1 | |
| Messbereich (g Peak) | ±10000 | ±5000 | ±2500 | ±20000 | ±10000 | ±5000 | |
| Breitbandauflösung (g rms) | 0.02 | 0.01 | 0.005 | 0.04 | 0.02 | 0.01 | |
| Nichtlinearität | 3 % | 1 % | 1 % | 3 % | 3 % | 1 % | |
| Frequenzbereich ±10 % (Hz) | 10–10k | 10–10k | 5–10k | 11–10k | 10–10k | 5–10k | |
| Resonanzfrequenz (Hz) | ≥70k | ≥70k | ≥70k | ≥70k | ≥70k | ≥70k | |
| Querempfindlichkeit | ≤5 % | ≤5 % | ≤5 % | ≤5 % | ≤5 % | ≤5 % | |
| Elektrische Daten | |||||||
| Speisespannung (VDC) | 20–30 | 20–30 | 20–30 | 20–30 | 20–30 | 20–30 | |
| Konstanter Erregerstrom (mA) | 2–20 | 2–20 | 2–20 | 2–20 | 2–20 | 2–20 | |
| Ausgangsimpedanz (Ω) | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | |
| Ausgangs-Bias-Spannung (V) | 8–12 | 8–12 | 8–12 | 8–12 | 8–12 | 8–12 | |
| Spektrales Rauschen (µg/√Hz) | 10 Hz | 3000 | 1500 | 750 | 6000 | 3000 | 1500 |
| 100 Hz | 800 | 400 | 200 | 1600 | 800 | 400 | |
| 1000 Hz | 400 | 100 | 100 | 800 | 400 | 100 | |
| Umgebungsbedingungen | |||||||
| Sinusförmige Vibrationsgrenze (g Peak) | – | 6000 | 4000 | – | – | 6000 | |
| Stoßgrenze (g Peak) | 12000 | 10000 | 8000 | 24000 | 12000 | 10000 | |
| Betriebstemperatur (°C) | -50 bis 120 | -50 bis 120 | -50 bis 120 | -50 bis 120 | -50 bis 120 | -50 bis 120 | |
| Mechanische Daten | |||||||
| Schutzart | Laserschweißung IP68 | Laserschweißung IP68 | Laserschweißung IP68 | Laserschweißung IP68 | Laserschweißung IP69 | Laserschweißung IP68 | |
| Sensorelement | Keramik | Keramik | Keramik | Keramik | Keramik | Keramik | |
| Gehäusematerial | Titanlegierung | Titanlegierung | Titanlegierung | Titanlegierung | Titanlegierung | Titanlegierung | |
| Elektrischer Anschluss | 1/4-28 4-Pin | 1/4-28 4-Pin | 1/4-28 4-Pin | M5 / 10-32 ×3 | M5 / 10-32 ×4 | M5 / 10-32 ×5 | |
| Montagegewinde | M4 Durchgangsbohrung | M4 Durchgangsbohrung | M4 Durchgangsbohrung | M4 Durchgangsbohrung | M4 Durchgangsbohrung | M4 Durchgangsbohrung | |
| Gewicht (g) | 7.8 | 7.8 | 7.8 | 8.5 | 8.5 | 8.5 | |
| TEDS optional | Nein | Nein | Nein | Nein | Nein | Nein | |
TT-1105-0U27TT-0001-0U27TT-0002-0U27 | TT-1102-0U27TT-1105-1U27TT-0001-1U27
Nutzen in der Praxis
Durch die Kombination aus hohem Messbereich, breitem Frequenzband und geringem Gewicht eignet sich der Sensor besonders für Anwendungen, bei denen starke Impulse auftreten und das Messobjekt möglichst wenig beeinflusst werden soll. Die triaxiale Messung spart Zeit und vereinfacht den Versuchsaufbau, da keine mehreren Sensoren montiert werden müssen.
Typische Anwendungen
Der Sensor wird häufig auf leichten und mittleren Impact-Tischen eingesetzt, ebenso bei Stoß- und Falltests sowie bei Blast- und Explosionsversuchen. Auch für strukturelle Untersuchungen unter extremen Beschleunigungen ist er gut geeignet.
