22Titans Model | TT-0010-0J09
Kurzbeschreibung – TT-0010-0J09
Der TT-0010-0J09 ist ein robuster Hochtemperatur-Beschleunigungsaufnehmer für präzise Messungen unter extremen thermischen und mechanischen Belastungen. Er eignet sich besonders für Anwendungen in der Motorenentwicklung, Luft- und Raumfahrt sowie bei industriellen Hochtemperaturtests, wo stabile Messwerte über lange Zeiträume entscheidend sind.
Wichtige technische Merkmale
- Empfindlichkeit: 10 pC/g
- Messbereich: ±800 g (peak)
- Frequenzbereich: 1 Hz bis 7 kHz (±10%), 10 Hz bis 5 kHz (±5%)
- Resonanzfrequenz: ≥25 kHz
- Querempfindlichkeit: ≤5%
- Betriebstemperatur: -50 °C bis +500 °C
- Schockfestigkeit: bis 1500 g (peak)
- Schwingfestigkeit: bis 1000 g (peak)
- Kapazität: 550 pF
- Gehäusematerial: Inconel (hochtemperaturbeständige Nickellegierung)
- Sensorelement: Keramik
- Schutzart: IP68, laserverschweißt
- Anschluss: M5 / 10-32 Top
- Gewicht: 30 g
Diese Kombination ermöglicht zuverlässige und stabile Messungen auch unter extremen Einsatzbedingungen.
22Titans Model TT-0010-0J09
Der TT-0010-0J09, ein Sensor für die Extreme
Der TT-0010-0J09 ist ein robuster Hochtemperatur-Beschleunigungsaufnehmer für präzise Messungen unter extremen thermischen und mechanischen Belastungen. Er eignet sich besonders für Anwendungen in der Motorenentwicklung, Luft- und Raumfahrt sowie bei industriellen Hochtemperaturtests, wo stabile Messwerte über lange Zeiträume entscheidend sind.
Wichtige technische Merkmale
- Empfindlichkeit: 10 pC/g
- Messbereich: ±800 g (peak)
- Frequenzbereich: 1 Hz bis 7 kHz (±10%), 10 Hz bis 5 kHz (±5%)
- Betriebstemperatur: -50 °C bis +500 °C
- Sensorelement: Keramik
- Schutzart: IP68, laserverschweißt
- Anschluss: M5 / 10-32 Top
- Gewicht: 30 g
Diese Kombination ermöglicht zuverlässige und stabile Messungen auch unter extremen Einsatzbedingungen.
MEQ 22 Titans | Modell TT-0010-0J09
Diese Sensoren der J Serie sind für präzise und stabile Messungen in Hochtemperatur-Testumgebungen ausgelegt und eignen sich für anspruchsvolle Anwendungen wie Motorenentwicklung, Luft- und Raumfahrt sowie industrielle Überwachung. Sie arbeiten zuverlässig unter thermischer Belastung und verfügen über einen äußerst niedrigen Temperaturkoeffizienten, der eine konstante Empfindlichkeit sicherstellt, sodass das Ausgangssignal auch bei Temperaturschwankungen stabil bleibt.
Eine geringe Temperaturdrift ermöglicht genaue Messungen über lange Zeiträume. Der integrierte 10-32 elektrische Anschluss ist für den Einsatz bei hohen Temperaturen geeignet, während ein optionales Metallkabel zusätzliche Robustheit sowie Beständigkeit gegenüber Hitze und mechanischer Belastung bietet. Darüber hinaus kann das Tieffrequenzverhalten über externe Signalaufbereitungselektronik angepasst werden, wodurch eine flexible Anpassung an unterschiedliche Messaufbauten möglich ist.
Technische Merkmale im Detail:
| Model Number | MEQ TU-0010-0J09 |
| Performance | |
| Sensitivity (pC/g) | 10 |
| Measurement Range (g peak) | ±800 |
| Non-Linearity | 1% |
| Frequency Range ±5% (Hz) | 10–5k |
| Range ±10% (Hz) | 1–7k |
| Resonance Frequency (Hz) | ≥25k |
| Transverse Sensitivity | ≤5% |
| Electrical | |
| Capacitance (pF) | 550 |
| Resistance (25°C Ω) | 2–20 |
| Resistance (max °C Ω) | ≤100 |
| Electrical Isolation (Ω) | 8–12 |
| Environmental | |
| Sinusoidal Vibration Limit (g peak) | 1000 |
| Shock Limit (g peak) | 1500 |
| Operation Temperature (°C) | -50 – 500 |
| Physical | |
| Sealing | Laser welding IP68 |
| Sensing Element | Ceramics |
| Housing Material | Inconel |
| Electrical Connector | M5 / 10-32 Top |
| Mounting Thread | M5 |
| Weight (g) | 30 |

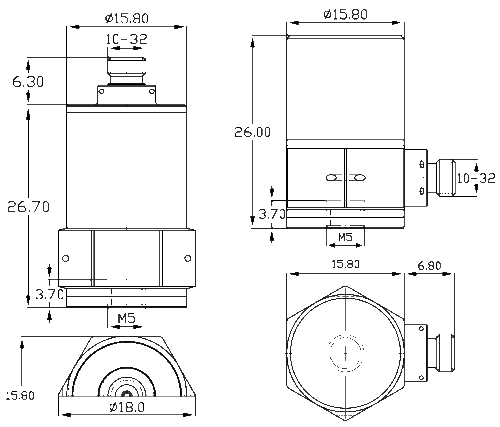

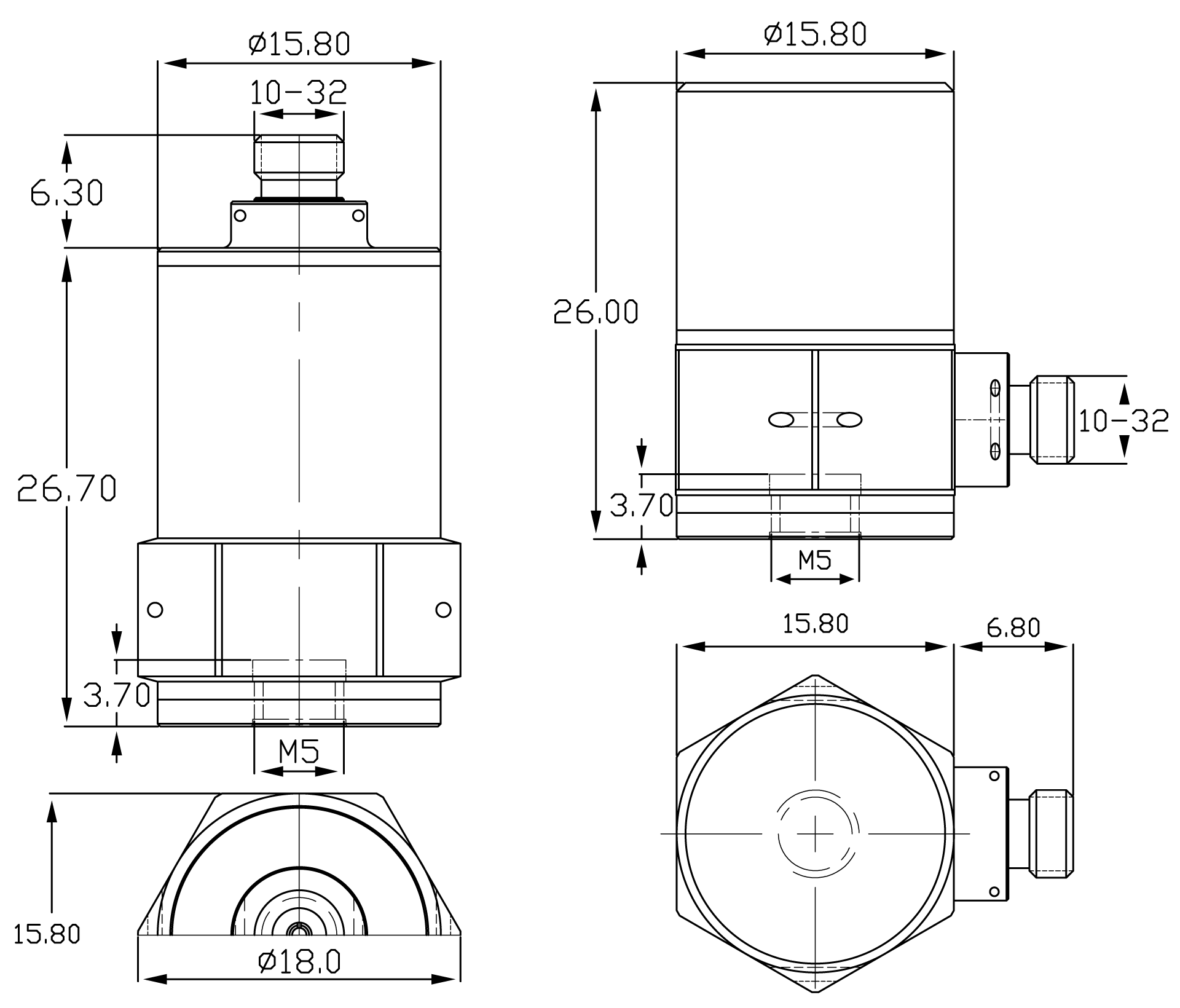

Technische Zeichnung des MEQ-22Titans | Modell TU-0010-0J09
