22 Titans TU-0800-0Z11
Der MEQ 22 Titans TU-0800-0Z11 ist ein uniaxialer DC-Beschleunigungssensor (Zero-Frequency Voltage Output) mit 800 mV/g Empfindlichkeit – entwickelt für Ingenieure, die bei Niederfrequenzmessungen und statischen Beschleunigungen auf ein stabiles, rauscharmes Signal angewiesen sind. Geringes Eigenrauschen von nur 17 μg/√Hz, ein breiter Frequenzgang von 1 Hz bis 8 kHz und ein Messbereich von ±500 g machen ihn zur zuverlässigen Wahl für Strukturdynamik, Fahrzeugentwicklung, Prüfstandsanwendungen und Luft- und Raumfahrttests.
22 Titans | TU-0800-0Z11 Zero Frequency Accelerometer
Der MEQ 22 Titans TU-0800-0Z11 ist ein uniaxialer DC-Beschleunigungssensor (Zero-Frequency Voltage Output) mit 800 mV/g Empfindlichkeit – entwickelt für Ingenieure, die bei Niederfrequenzmessungen und statischen Beschleunigungen auf ein stabiles, rauscharmes Signal angewiesen sind. Geringes Eigenrauschen von nur 17 μg/√Hz, ein breiter Frequenzgang von 1 Hz bis 8 kHz und ein Messbereich von ±500 g machen ihn zur zuverlässigen Wahl für Strukturdynamik, Fahrzeugentwicklung, Prüfstandsanwendungen und Luft- und Raumfahrttests.

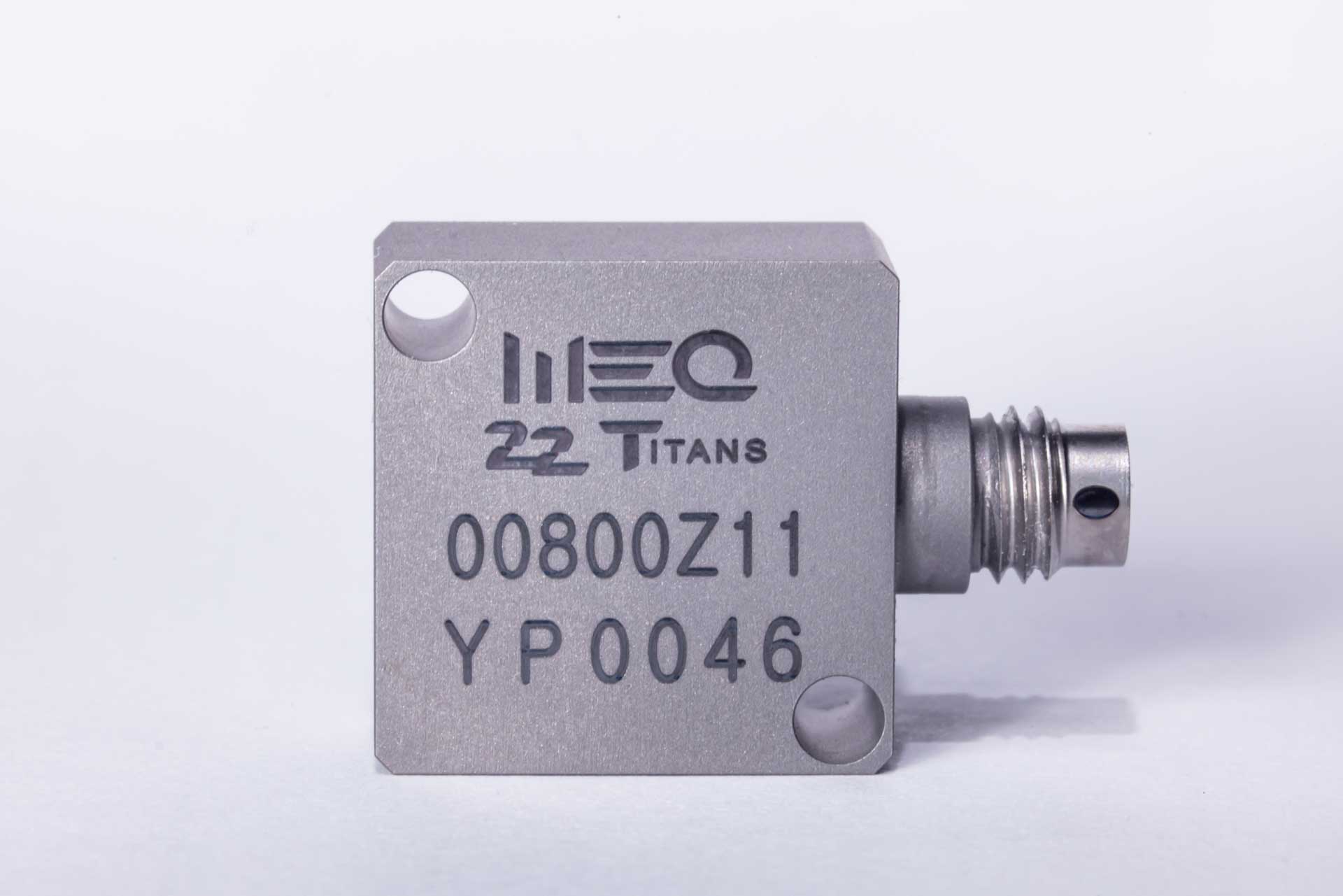

22 Titans Z-Series Sensor Model TU-0800-0Z11
Der TU-0800-0Z11 ist ein uniaxialer DC-Beschleunigungssensor der 22 Titans Z-Serie der MEQ Technologies. Mit einer hohen Empfindlichkeit von 800 mV/g und einem Messbereich von ±500 g eignet er sich besonders für präzise Niederfrequenz- und Gleichspannungsmessungen sowie für Anwendungen, bei denen es auf stabile, rauscharme Signale ankommt. Der nutzbare Frequenzbereich reicht von 1 Hz bis 8 kHz.
Das Gehäuse aus Titanlegierung kombiniert geringe Masse mit hoher Festigkeit und Korrosionsbeständigkeit – ideal für anspruchsvolle Einsatzbedingungen in der Automobil- und Luftfahrtentwicklung sowie im Prüfstandsbetrieb. Der Sensor arbeitet zuverlässig in einem Temperaturbereich von −55 °C bis +125 °C und hält Stoßbelastungen bis 2000 g stand. Der Ausgang ist wahlweise single-ended oder differenziell verfügbar, der Anschluss erfolgt über einen 1/4-28-Vierpol-Steckverbinder.
Mit einem Gewicht von nur 8,7 g und der bewährten piezokeramischen Sensortechnologie bietet der TU-0800-0Z11 eine zuverlässige Grundlage für hochauflösende Schwingungsmessungen.
Technische Daten im Detail:
| Parameter | TU-0800-0Z11 / TU-0800-1Z11 |
|---|---|
| Performance | |
| Sensitivity ±5% (mV/g) | 800 |
| Measurement Range (g peak) | ±500 |
| Frequency Range ±5% (Hz) | 1–8k |
| Non-Linearity (%) | 0.1 |
| Electrical | |
| Excitation Voltage (VDC) | 6~30 |
| Electrical Isolation (Ω) | ≤100 |
| Spectral Noise (μg/√Hz) | 17 |
| Environmental | |
| Shock Limit (g peak, 0.1ms) | 2000 |
| Operating Temperature (°C) | -55~125 |
| Physical | |
| Sensing Element | Ceramics |
| Output Mode | Single ended / Differential |
| Housing Material | Titanium Alloy |
| Electrical Connector | 1/4-28 4Pin |
| Mounting Thread | M3 Through Hole |
| Weight (g) | 8.7 |
Technische Zeichnung:
Sie benötigen einen Sensor mit etwas anderen Spezifikationen? Dann wählen sie das passende Model der 22 Titans Z-Serie der MEQ Technologies nach Ihren Anforderungen.
| Model Number | TU-0020-0Z11 TU-0020-1Z11 |
TU-0040-0Z11 TU-0040-1Z11 |
TU-0080-0Z11 TU-0080-1Z11 |
TU-0135-0Z11 TU-0135-1Z11 |
TU-0400-0Z11 TU-0400-1Z11 |
TU-0800-0Z11 TU-0800-1Z11 |
TU-2000-0Z11 TU-2000-1Z11 |
|---|---|---|---|---|---|---|---|
| Performance | |||||||
| Sensitivity ±5% (mV/g) | 20 | 40 | 80 | 135 | 400 | 800 | 2000 |
| Measurement Range (g peak) | ±200 | ±100 | ±550 | ±50 | ±2500 | ±500 | ±100 |
| Frequency Range ±5% (Hz) | 1–10k | 1–10k | 1–8k | 1–7k | 10–8k | 1–8k | 1–8k |
| Non-Linearity (%) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Electrical | |||||||
| Excitation Voltage (VDC) | 6~30 | 6~30 | 6~30 | 6~30 | 6~30 | 6~30 | 6~30 |
| Electrical Isolation (Ω) | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
| Spectral Noise (μg/√Hz) | 678 | 339 | 169 | 101 | 34 | 17 | 7 |
| Environmental | |||||||
| Shock Limit (g peak, 0.1ms) | 5000 | 5000 | 5000 | 5000 | 5000 | 2000 | 2000 |
| Operating Temperature (°C) | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 |
| Physical | |||||||
| Sensing Element | Ceramics | Ceramics | Ceramics | Ceramics | Ceramics | Ceramics | Ceramics |
| Output Mode | Single ended / Differential | Single ended / Differential | Single ended / Differential | Single ended / Differential | Single ended / Differential | Single ended / Differential | Single ended / Differential |
| Housing Material | Titanium Alloy | Titanium Alloy | Titanium Alloy | Titanium Alloy | Titanium Alloy | Titanium Alloy | Titanium Alloy |
| Electrical Connector | 1/4-28 4Pin | 1/4-28 4Pin | 1/4-28 4Pin | 1/4-28 4Pin | 1/4-28 4Pin | 1/4-28 4Pin | 1/4-28 4Pin |
| Mounting Thread | M3 Through Hole | M3 Through Hole | M3 Through Hole | M3 Through Hole | M3 Through Hole | M3 Through Hole | M3 Through Hole |
| Weight (g) | 8.7 | 8.7 | 8.7 | 8.7 | 8.7 | 8.7 | 8.7 |
