22Titans | TT-0010-0W21 Triaxial High Temp. IEPE Accelerometer
22 Titans TT-0010-0W21
Die triaxialen Beschleunigungssensoren der Hoch-Temperatur W Serie, verwenden eine piezoelektrische Keramik im Scherprinzip und bieten einen breiten Frequenzbereich, geringe Querempfindlichkeit sowie ein ausgezeichnetes Verhalten gegenüber thermischen Transienten. Die integrierte hochtemperaturfeste Elektronik mit niedriger Impedanz sorgt für geringes Rauschen und eine stabile Empfindlichkeit über den gesamten Temperaturbereich bis +160 °C. Das Gehäuse aus Titanlegierung kombiniert geringe Masse mit hoher Festigkeit und wird präzise laser-verschweißt, um maximale Zuverlässigkeit zu gewährleisten.

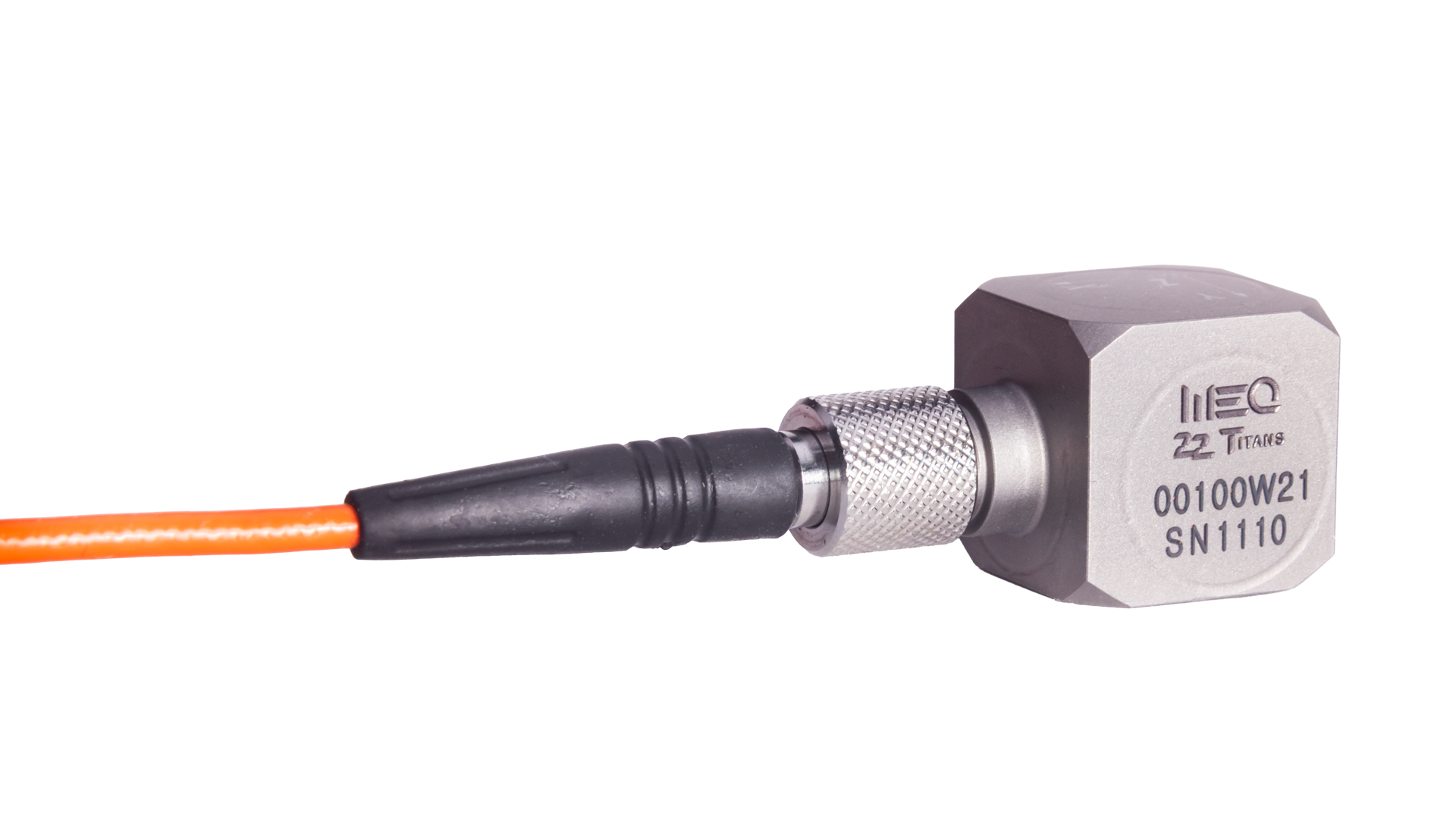

22Titans Model TT-0010-0W21
Der MEQ 22 Titans TT-0010-0W21 ist ein kompakter triaxialer IEPE-Beschleunigungsaufnehmer für präzise Schwingungs-, NVH- und Modalanalysen. Zu den wichtigsten Merkmalen zählen der Messbereich von ±500 g, der breite Frequenzbereich von 0,5 Hz bis 10 kHz, die hohe Resonanzfrequenz von ≥70 kHz sowie das besonders leichte Titangehäuse mit nur 7 g Gewicht. Die laser-verschweißte IP68-Konstruktion ermöglicht den Einsatz unter anspruchsvollen Bedingungen bei Temperaturen von -50 °C bis +160 °C und Schockbelastungen bis 5000 g. Damit eignet sich der TT-0010-0W21 ideal für Anwendungen in der Fahrzeugentwicklung, Luft- und Raumfahrt, Prüfstandstechnik und allgemeinen Schwingungsanalyse.
22 Titans TT-0010-0W21
Die triaxialen Beschleunigungssensoren der Hoch-Temperatur W Serie, verwenden eine piezoelektrische Keramik im Scherprinzip und bieten einen breiten Frequenzbereich, geringe Querempfindlichkeit sowie ein ausgezeichnetes Verhalten gegenüber thermischen Transienten. Die integrierte hochtemperaturfeste Elektronik mit niedriger Impedanz sorgt für geringes Rauschen und eine stabile Empfindlichkeit über den gesamten Temperaturbereich bis +160 °C. Das Gehäuse aus Titanlegierung kombiniert geringe Masse mit hoher Festigkeit und wird präzise laser-verschweißt, um maximale Zuverlässigkeit zu gewährleisten.
In Kürze:
- Integrierte hochtemperaturfeste Elektronik
- Miniaturbauweise mit geringem Gewicht
- Hochwertige piezoelektrische Materialien mit geringer Temperaturdrift
- M5-/10-32- oder 1/4-28-4-poliger integrierter Ausgang
Technische Merkmale
| MEQ 22 Titans TT-0010-0W21 Specifications | |
|---|---|
| Performance | |
| Sensitivity | 10 mV/g (±10%) |
| Measurement Range | ±500 g peak |
| Broadband Resolution | 0.001 g rms |
| Non-Linearity | ≤1% |
| Frequency Range (±5%) | 1 Hz – 8 kHz |
| Frequency Range (±10%) | 0.5 Hz – 10 kHz |
| Resonance Frequency | ≥70 kHz |
| Discharge Time Constant | ≤1 s |
| Transverse Sensitivity | ≤5% |
| Electrical | |
| Excitation Voltage | 20 – 30 VDC |
| Constant Current Excitation | 2 – 20 mA |
| Output Impedance | ≤100 Ω |
| Output Bias Voltage | 8 – 14 V |
| Spectral Noise @ 10 Hz | 60 μg/√Hz |
| Spectral Noise @ 100 Hz | 24 μg/√Hz |
| Spectral Noise @ 1000 Hz | 16 μg/√Hz |
| Environmental | |
| Sinusoidal Vibration Limit | 2000 g peak |
| Shock Limit | 5000 g peak |
| Operating Temperature | -50 °C to +160 °C |
| Physical | |
| Sealing | Laser welded, IP68 |
| Sensing Element | Piezoelectric Ceramics |
| Housing Material | Titanium Alloy |
| Electrical Connector | 1/4-28 4-Pin |
| Mounting Thread | M2.5 / Adhesive |
| Weight | 7 g |
| TEDS | Optional: No |
Der MEQ 22 Titans TT-0010-0W21 ist ein kompakter triaxialer IEPE-Beschleunigungsaufnehmer für anspruchsvolle Schwingungs- und Strukturmessungen in Forschung, Entwicklung und industriellen Testumgebungen. Mit einem Messbereich von ±500 g, einer Empfindlichkeit von 10 mV/g und einem nutzbaren Frequenzbereich von 0,5 Hz bis 10 kHz eignet sich der Sensor sowohl für allgemeine NVH-Anwendungen als auch für hochdynamische Prüfstands- und Schockmessungen. Die hohe Resonanzfrequenz von ≥70 kHz sorgt für eine ausgezeichnete Signaltreue und reduziert Messfehler durch Sensoreigenresonanzen. Dank einer Querempfindlichkeit von ≤5 %, einer Nichtlinearität von nur 1 % und einer Breitbandauflösung von 0,001 g RMS liefert der TT-0010-0W21 präzise und reproduzierbare Messergebnisse selbst bei komplexen dreidimensionalen Schwingungsanalysen.
Das robuste Gehäuse aus Titanlegierung kombiniert geringes Gewicht mit hoher mechanischer Festigkeit. Mit lediglich 7 g Sensormasse minimiert der Aufnehmer den Einfluss auf die Prüflingsdynamik und eignet sich besonders für leichte Strukturen, Komponentenprüfungen und Modalanalysen. Die laser-verschweißte Konstruktion nach IP68 gewährleistet einen zuverlässigen Einsatz auch unter anspruchsvollen Umgebungsbedingungen. Der Sensor widersteht Schockbelastungen bis 5000 g, sinusförmigen Vibrationen bis 2000 g und kann in einem Temperaturbereich von -50 °C bis +160 °C betrieben werden. Damit übertrifft er die Temperaturbeständigkeit vieler vergleichbarer Sensoren dieser Klasse.

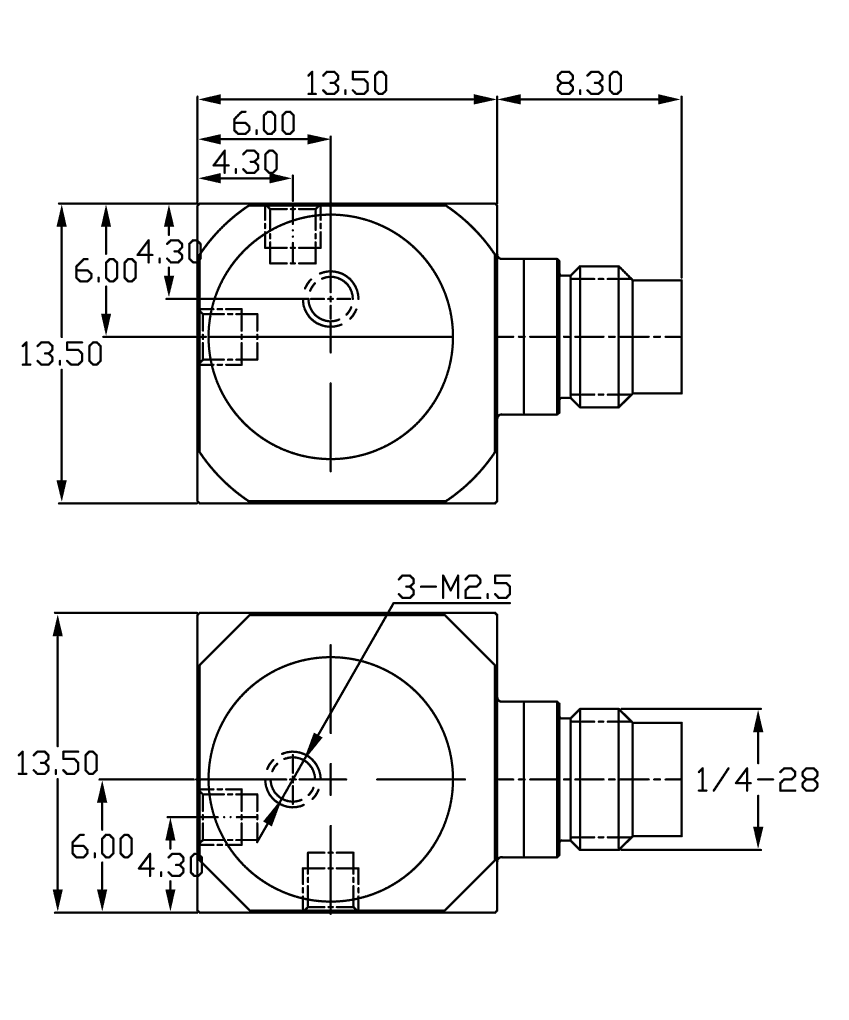

Technische Zeichnung:
Typische Anwendungen
umfassen NVH-Untersuchungen, Modaltests, Strukturdynamik, Fahrzeugentwicklung, Luft- und Raumfahrtprüfungen, Umwelt- und Lebensdauertests sowie allgemeine Schwingungs- und Schockmessungen. Der TT-0010-0W21 wurde entwickelt, um Ingenieuren eine zuverlässige, langlebige und wirtschaftliche Alternative zu etablierten Sensorlösungen im Bereich der triaxialen Beschleunigungsmessung zu bieten.
W21 Serie
| Specification | TT-0005-0W21 | TT-0010-0W21 | TT-0050-0W21 | TT-0100-0W21 |
|---|---|---|---|---|
| Performance | ||||
| Sensitivity (mV/g) | 5 (±10%) | 10 (±10%) | 50 | 100 |
| Measurement Range (g peak) | ±1000 | ±500 | ±100 | ±50 |
| Broadband Resolution (g rms) | 0.002 | 0.001 | 0.0002 | 0.0001 |
| Non-Linearity | 1% | 1% | 1% | 1% |
| Frequency Range ±5% (Hz) | 1 – 8 kHz | 1 – 8 kHz | 1 – 8 kHz | 1 – 8 kHz |
| Frequency Range ±10% (Hz) | 0.5 – 10 kHz | 0.5 – 10 kHz | 0.5 – 10 kHz | 0.5 – 10 kHz |
| Resonance Frequency (Hz) | ≥70 kHz | ≥70 kHz | ≥45 kHz | ≥38 kHz |
| Discharge Time Constant (s) | ≤1 | ≤1 | ≤1 | ≤1 |
| Transverse Sensitivity | ≤5% | ≤5% | ≤5% | ≤5% |
| Electrical | ||||
| Excitation Voltage (VDC) | 20 – 30 | 20 – 30 | 20 – 30 | 20 – 30 |
| Constant Current Excitation (mA) | 2 – 20 | 2 – 20 | 2 – 20 | 2 – 20 |
| Output Impedance (Ω) | ≤100 | ≤100 | ≤100 | ≤100 |
| Output Bias Voltage (V) | 8 – 14 | 8 – 14 | 8 – 14 | 8 – 14 |
| Spectral Noise @ 10 Hz (μg/√Hz) | 120 | 60 | 12 | 6 |
| Spectral Noise @ 100 Hz (μg/√Hz) | 48 | 24 | 4.8 | 2.4 |
| Spectral Noise @ 1000 Hz (μg/√Hz) | 32 | 16 | 3.2 | 1.6 |
| Environmental | ||||
| Sinusoidal Vibration Limit (g peak) | 2500 | 2000 | 800 | 400 |
| Shock Limit (g peak) | 8000 | 5000 | 2000 | 1000 |
| Operating Temperature (°C) | -50 to +160 | -50 to +160 | -50 to +160 | -50 to +160 |
| Physical | ||||
| Sealing | Laser welded, IP68 | Laser welded, IP68 | Laser welded, IP68 | Laser welded, IP68 |
| Sensing Element | Piezoelectric Ceramics | Piezoelectric Ceramics | Piezoelectric Ceramics | Piezoelectric Ceramics |
| Housing Material | Titanium Alloy | Titanium Alloy | Titanium Alloy | Titanium Alloy |
| Electrical Connector | 1/4-28 4-Pin | 1/4-28 4-Pin | 1/4-28 4-Pin | 1/4-28 4-Pin |
| Mounting Thread | M2.5 / Adhesive | M2.5 / Adhesive | M2.5 / Adhesive | M2.5 / Adhesive |
| Weight (g) | 7.3 | 7.0 | 8.2 | 9.5 |
| TEDS | No | No | No | No |
