Titans Cable | KT-03FB27-x-o | Tri-BNC high-temp – low-noise
MEQ Cable KT-03FB27-x-o
Vierkanaliges, rauscharms Hochtemperatur-Kabel für präzise Vibrations- und Beschleunigungsmessungen. 1/4-28 auf 3× BNC, versilberte Leiter, FEP-Isolierung für stabile Signale bis 250 °C.
Key Specs:
- 4-Core IEPE / Accelerometer Cable

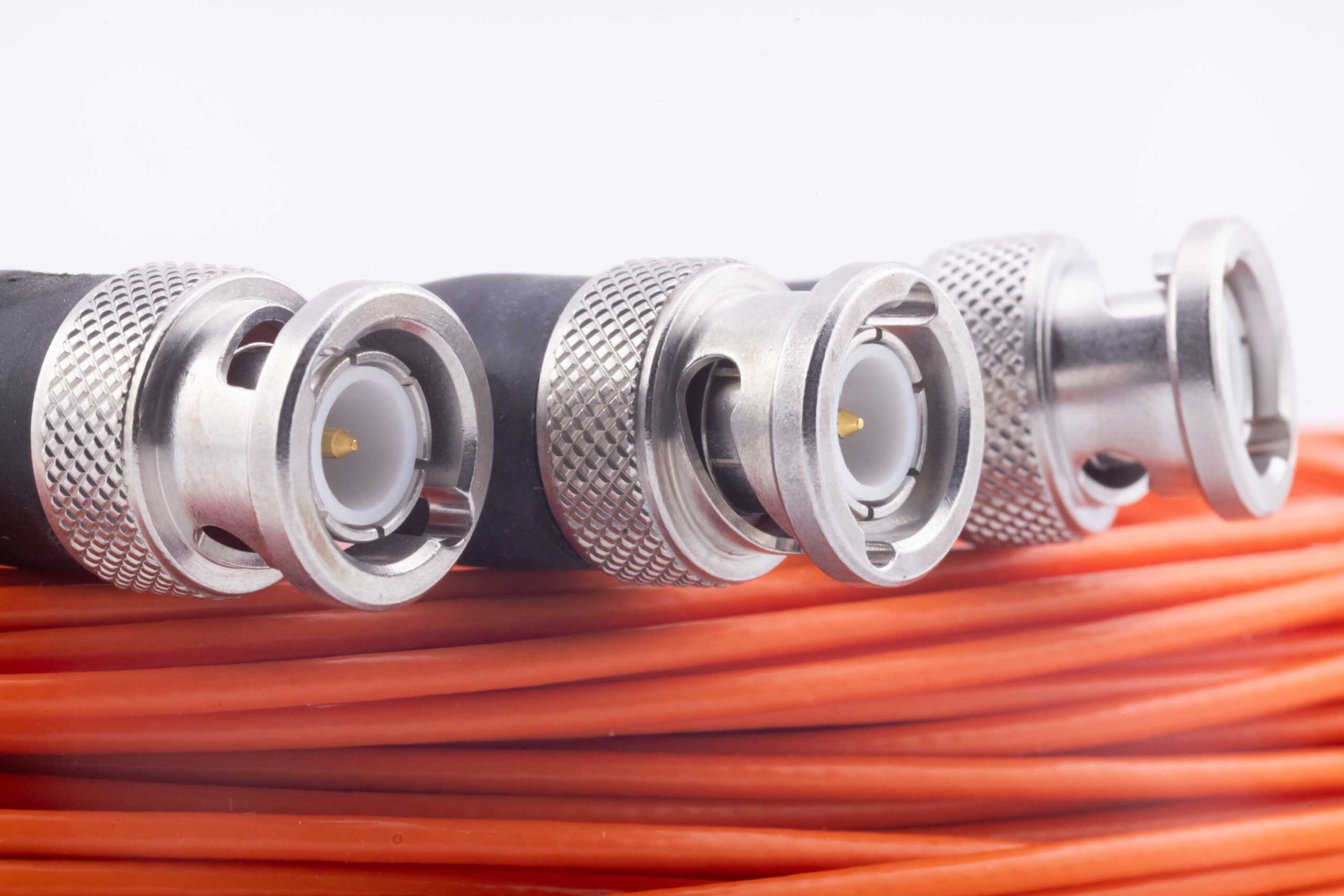

- 1/4-28 → 3× BNC Breakout
- -60 °C bis +250 °C
- 2 mm Außendurchmesser
- Low Noise / High Signal Integrity
Use Cases:
- NVH
- ModalTesting
- EngineTesting
- VibrationAnalysis
- StructuralDynamics
22 Titans | KT-03FB27-x-o
MEQ Titan Cable KT-03FB27-x-o

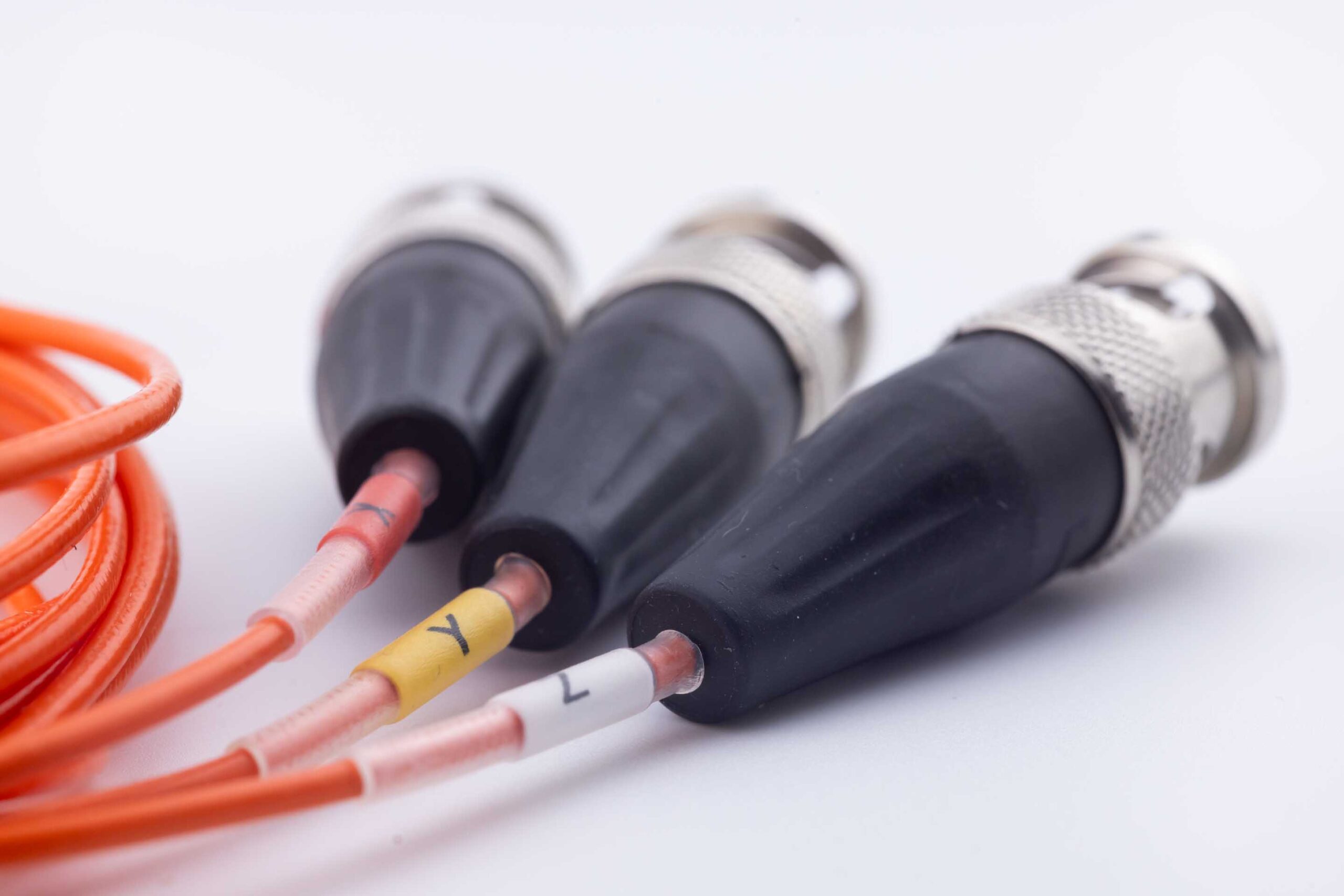

Das MEQ Titan Kabel KT-03FB27-x-o ist ein vieradriges, rauscharms Hochtemperatur-Kabel für präzise Schwingungs- und Beschleunigungsmessungen mit IEPE- und dynamischen Sensoren. Es verbindet einen 1/4-28 Vierpol-Stecker mit 3× BNC-Breakout und sorgt so für eine saubere, strukturierte Signalführung in Mehrkanal-Messsystemen.
Versilberte Kupferleiter, FEP-Isolierung und eine optimierte Kabelgeometrie minimieren Signalverluste und triboelektrisches Rauschen – entscheidend für NVH- und Modalanwendungen. Mit nur 2 mm Außendurchmesser bleibt das Kabel extrem leicht und flexibel, ideal für Anwendungen mit sensiblen Strukturen und begrenztem Bauraum.
Der Temperaturbereich von -60 °C bis +250 °C macht das Kabel geeignet für anspruchsvolle Testumgebungen wie Motorenprüfstände, Klimatests und Hochtemperaturversuche.
Typische Anwendungen:
- NVH Testing
- Modalanalyse
- Strukturdynamik
- Motoren- & Antriebsentwicklung
- Dauerfestigkeit & Lebensdauerprüfung
22 Titans KT-03FB27-x-o | high-temperature low-noise accelerometer cable
KT-03FB27-x-o – Hochtemperatur-Beschleunigungsaufnehmerkabel mit geringem Rauschen
Präzise Signalübertragung für anspruchsvolle Schwingungsmessungen
Das MEQ Titan Kabel KT-03FB27-x-o wurde speziell für den Einsatz mit triaxialen Beschleunigungsaufnehmern und anderen dynamischen Sensoren entwickelt. Die hochwertige 1/4-28 Vierpol-Steckverbindung mit 3× BNC-Breakout ermöglicht eine zuverlässige und übersichtliche Signalführung für präzise Schwingungs-, Vibrations- und Dynamikmessungen. Dank versilberter Kupferleiter und optimierter Konstruktion gewährleistet das Kabel eine hohe Signalqualität bei minimalem Rauschen – ideal für anspruchsvolle Messaufgaben in Forschung, Entwicklung und Prüffeldanwendungen. Sie bestimmen die Länge und wir werden lassen entspechend schnell produzieren. Fragen sie uns!
Für NVH-, Modal- und Strukturuntersuchungen optimiert
Mit seinem geringen Außendurchmesser von nur 2 mm und seiner flexiblen Bauweise eignet sich das KT-03FB27-x-o hervorragend für den Einsatz an leichten Strukturen, Fahrzeugkomponenten und Prüflingen mit begrenztem Bauraum. Das Kabel unterstützt präzise Messungen in den Bereichen NVH (Noise, Vibration & Harshness), Modalanalyse, Strukturdynamik, Betriebsfestigkeit sowie allgemeine Vibrations- und Schwingungsanalysen. Die geringe Masse reduziert den Einfluss auf das Messobjekt und trägt zu reproduzierbaren Messergebnissen bei.
Zuverlässig auch bei hohen Temperaturen
Die robuste FEP-Isolierung und der Temperaturbereich von -60 °C bis +250 °C ermöglichen den Einsatz in anspruchsvollen Umgebungen wie Motorenprüfständen, Klimakammern, Luftfahrtanwendungen und industriellen Testsystemen. Das KT-03FB27-x-o eignet sich besonders für Hochtemperatur-Beschleunigungssensoren, Dauerfestigkeitsprüfungen, Triebwerks- und Motorenentwicklung sowie andere Anwendungen, bei denen eine zuverlässige Signalübertragung unter extremen Bedingungen erforderlich ist.
Typische Anwendungen:
- NVH Testing
- Modalanalyse
- Strukturdynamik
- Motoren- & Antriebsentwicklung
- Dauerfestigkeit & Lebensdauerprüfung
Technische Details:
| Model Number MEQ | MEQKT-03FB27-x-o | |
| Parameter (Unit) | Specification | |
| Description | High-Temperature Low- Noise Four-Core Cable for triaxial Accelerometers and Dynamic Measurement Applications | |
| Cable Construction | 4×0.4mm Conductors | |
| Conductor Strand Configuration
(mm) |
7×0.08 | |
| Core Insulation Thickness (mm) | 0.2 | |
| Jacket Thickness
(mm) |
≥ 0.30 | |
| Outer Diameter
(mm) |
2.0 ± 0.2 | |
| Insulation Resistance
(at 20°C) (MΩ·km) |
≥ 5.000 | |
| Conductor Resistance (at 20°C) (Ω/km) | ≤ 550 | |
| Capacitance
(pF/m) |
≤ 150 | |
| Noise Level
(mV) |
≤ 1 | |
| Insulation Material | FEP | |
| Conductor Material | Silver-Plated Copper | |
| Operating Temperature Range (°C) | -60 to 250 | |
| Connector A / B | 1/4-28 4-Pin/3xBNC | |

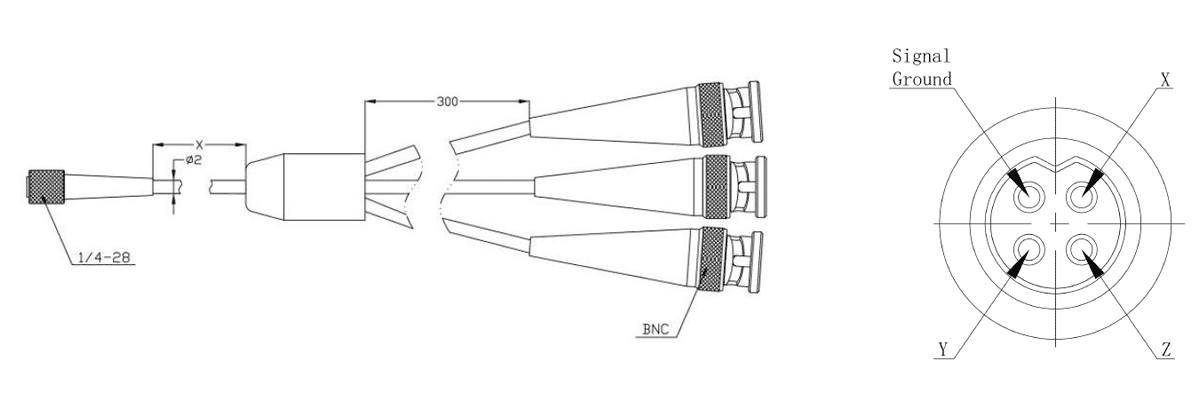

Technische Zeichnung:
