22Titans | TU-0001-0I09 High Impact Accelerometer
22 Titans TU-0001-0I09
Uniaxial Shock Charge Accelerometer
Sensitivity: 1pC/g | Range: ±25000g | Temp Range: -50~230°C | Connector: Top | Mount: M5/M6 Male
The MEQ 22 Titans TU-0001-0I09 is a rugged charge-output shock accelerometer designed for high-g shock and impact measurements. With a measurement range of up to 25,000 g, shock survivability of 35,000 g, and operating temperatures from -50 °C to +230 °C, it is well suited for drop testing, burst testing, and other extreme dynamic events. Its shear-mode sensing element minimizes base strain effects and transverse sensitivity, providing reliable data in demanding test environments.
22 Titans | TU-0001-0I09 High Impact Accelerometer
Der MEQ 22 Titans TU-0001-0I09 ist ein leistungsstarker, einachsiger Ladungsbeschleunigungsmesser, der speziell für Stoß-, Aufprall- und Strukturdynamikprüfungen entwickelt wurde. Mit einem Messbereich von 25.000 g, einer Resonanzfrequenz über 65 kHz und einem robusten piezoelektrischen Scherwellen-Design liefert der Sensor präzise Messwerte bei schnellen transienten Ereignissen, bei denen herkömmliche Beschleunigungsmesser an ihre Grenzen stoßen. Die doppelte Abschirmung, die Erdungsisolation und das lasergeschweißte IP68-Edelstahlgehäuse gewährleisten eine hervorragende Signalintegrität und hohe Langlebigkeit. Für NVH- und Prüfingenieure, die Falltests, Stoßprüfungen oder Bauteilqualifizierungen durchführen, bietet der TU-0001-0I09 eine zuverlässige Lösung zur präzisen Erfassung extremer Beschleunigungsereignisse.
22 Titans I-Series Sensor Model TU-0001-0I09
Der MEQ 22 Titans TU-0001-0I09 ist ein universeller Ladungsausgangs-Beschleunigungsaufnehmer, der speziell für anspruchsvolle Schock-, Stoß- und Impulsmessungen in der Automobilindustrie, Luft- und Raumfahrt, Verteidigungstechnik sowie im industriellen Prüfumfeld entwickelt wurde. Das hochwertige piezoelektrische Scherelement reduziert Basisdehnungseinflüsse und begrenzt die Querempfindlichkeit auf ≤5 %, wodurch auch auf komplexen Strukturen zuverlässige und reproduzierbare Messergebnisse erzielt werden. Mit einer Empfindlichkeit von 1 pC/g und einem Messbereich von bis zu 25.000 g eignet sich der Sensor besonders für Falltests, Impuls- und Burst-Tests, pyrotechnische Untersuchungen, Verpackungsqualifizierungen sowie Belastungs- und Überlebensprüfungen von Komponenten.
Für NVH-, Schock- und Dauerlaufingenieure bietet die hohe Resonanzfrequenz von ≥65 kHz die Möglichkeit, sehr kurze und hochdynamische Ereignisse präzise zu erfassen, ohne dass das Sensorsignal durch Eigenresonanzen verfälscht wird. Das laser-verschweißte Edelstahlgehäuse aus 17-4 PH Edelstahl mit Schutzart IP68 widersteht Schockbelastungen bis 35.000 g und ermöglicht den Einsatz in einem außergewöhnlich großen Temperaturbereich von -50 °C bis +230 °C. Die doppelt geschirmte und gegen Masse isolierte Konstruktion sorgt für eine hohe Signalqualität auch in elektromagnetisch anspruchsvollen Umgebungen.
Mit seinem geringen Gewicht von nur 11,7 g, der robusten Schraubmontage sowie den standardisierten 10-32- bzw. M5-Anschlüssen lässt sich der TU-0001-0I09 problemlos in bestehende Messketten integrieren. Der Sensor stellt damit eine leistungsfähige Lösung für Ingenieure dar, die hochfrequente Schockereignisse, Stoßbelastungen und extreme Beschleunigungen zuverlässig erfassen möchten und eine wirtschaftliche Alternative zu etablierten Hoch-Schock-Sensoren suchen.
Technische Daten im Detail:
| Model Number | MEQ | TU-0001-0I09 |
| Performance | ||
| Sensitivity | (pC/g) | 1 |
| Measurement Range | (g peak) | ±25.000 |
| Non-Linearly | 2% | |
| Frequency Range | ± 10% (Hz) | – |
| Range | ±20% (Hz) | 5-12k |
| Resonance Frequency (Hz) | ≥65k | |
| Transverse Sensitivity | ≤5% | |
| Electrical | ||
| Capacitance(pF) | 300 | |
| Resistance(Ω) | ≥ 1×10¹¹ | |
| Electrical Isolation(Ω) | ≥ 1×10⁸ | |
| Environmental | ||
| Sinusoidal Vibration Limit | (g peak) | – |
| Shock Limit | (g peak) | 35000 |
| Operation Temperature | (C°) | -50 – 160 |
| Temperature Response | (%/C°) | 0.05 |
| Physical | ||
| Sealing | Laser welding IP 68 | |
| Sensing Element | ceramics | |
| Housing Material | 17-4SS | |
| Electrical Connector | M5/10-32 Top | |
| Mounting Thread | M5/M6x0.75 Coaxial | |
| Weight | (g) | 11.7 |

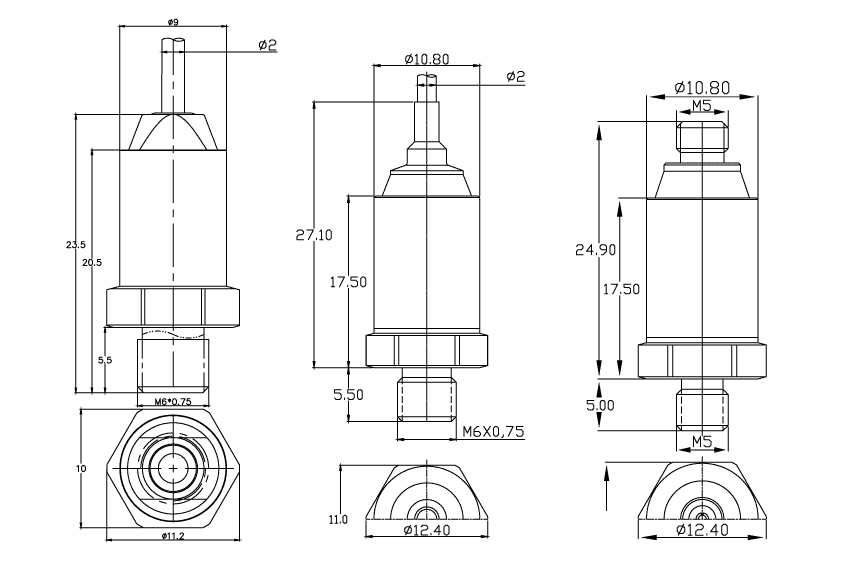

Technische Zeichnung:
