SMART 3D-Scanning System | optomet
Revolutionäre Messtechnik mit SMART 3D Scan

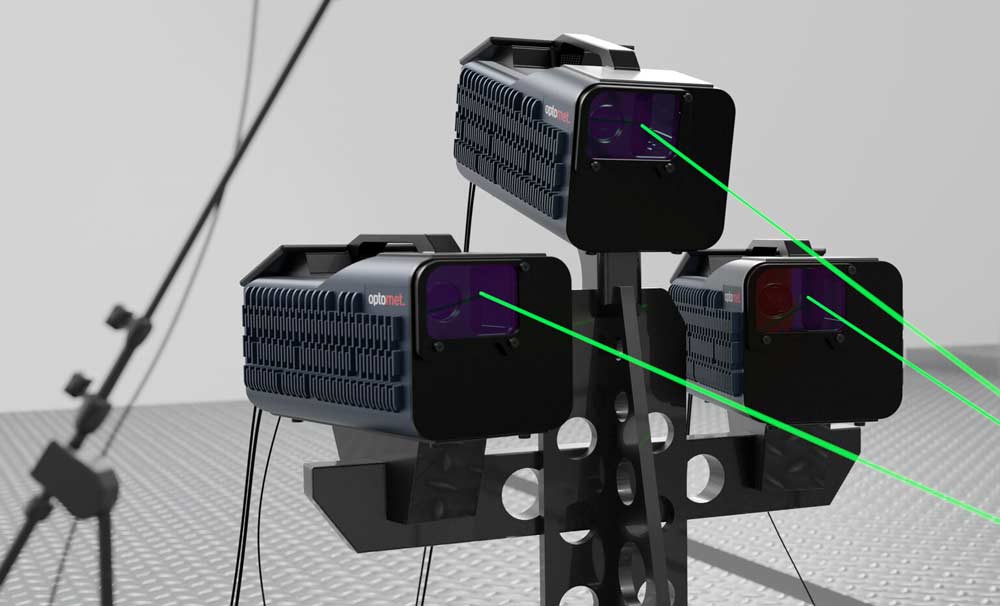

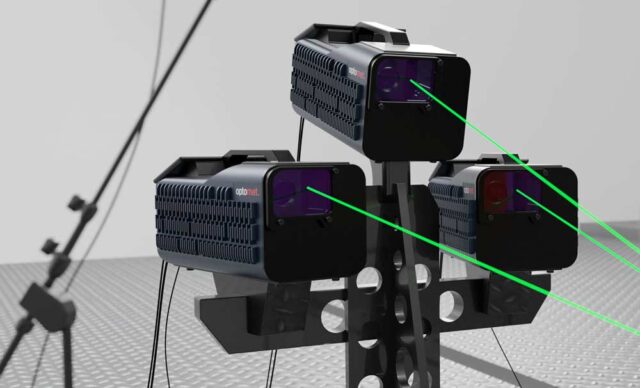

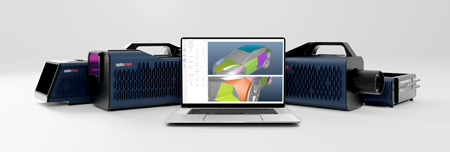

Das SMART 3D Scan von Optomet ist ein führendes System zur vollflächigen 3D-Schwingungsanalyse. Entwickelt für anspruchsvolle Anwendungen, bietet es intuitive Bedienung, hochpräzise Messungen und nahtlose Integration. Mit drei vollständig ausgestatteten SMART Scan+ Vibrometern ermöglicht das System vollautomatische Schwingungsmessungen von Objekten jeder Größe und Geometrie. Die kompakte Bauweise und die innovative SMART Lab Software Lösung gewährleisten eine benutzerfreundliche und portable Lösung.
SMART 3D-Scanning System

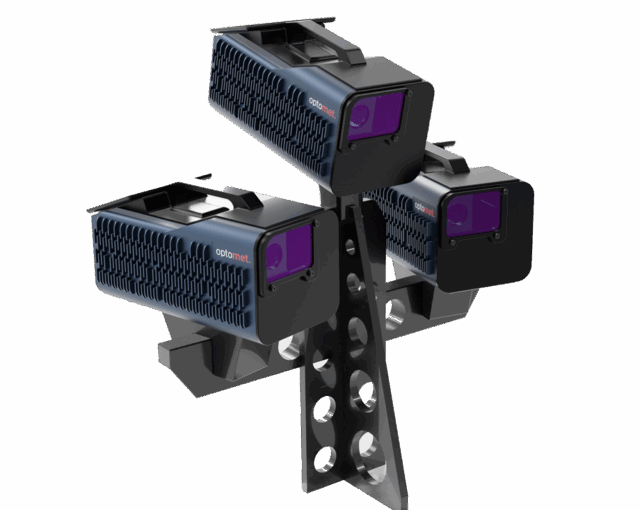

SMART 3D Scan System
| - 3 voll ausgestattete Scanning-Vibrometer, jedes mit einer 4K-Kamera, mehreren Referenzeingängen und Signalgeneratorfunktionalität |
| - Wirklich kompaktes 3D-Schwingungsanalysesystem, das keine zusätzliche Hardware für Datenerfassung, Signalgenerator oder Signalverarbeitung benötigt. |
| - Alle erforderlichen Kabel für 3D-Scanning-Messungen, vom Benutzer austauschbar und lokal verfügbar |
| - Einfache Breitband-Ethernet-Verbindung zu einem PC, auf dem unsere vielseitige Scan-Software SMART Lab läuft |
| - SMART Lab kann auf jedem modernen PC mit Windows 10 oder höher installiert werden. Rüsten Sie Ihren PC einfach auf, wenn Sie mehr Leistung benötigen |
| - Jedes Scanning-Vibrometer kann unabhängig im 360°-Vollkörper-Scan-Modus betrieben werden |
| - Das 3D-Scanning-System kann später durch zusätzliche Scanning-Vibrometer zu einem Mehrpunkt-Laser-Doppler-Vibrometrie-System erweitert werden |
| - Hochwertiges Stativset zum einfachen Aufstellen des 3D-Scansystems unter verschiedenen Bedingungen |
| - Wirklich portabel: Das gesamte 3D-Scansystem kann in drei kompakte Transportkoffer für die Vibrometer und drei Taschen für die Stative verpackt werden |
| - Vollständig digitaler Signalpfad von DC bis 8 MHz - keine Einschränkungen, die von den gemessenen Signalfrequenzen abhängen |
| - Hochpräzise Synchronisation für beste Ergebnisse unter allen Umständen |
Revolutionäre Messtechnik mit SMART 3D Scan
Das SMART 3D Scan von Optomet ist ein führendes System zur vollflächigen 3D-Schwingungsanalyse. Entwickelt für anspruchsvolle Anwendungen, bietet es intuitive Bedienung, hochpräzise Messungen und nahtlose Integration. Mit drei vollständig ausgestatteten SMART Scan+ Vibrometern ermöglicht das System vollautomatische Schwingungsmessungen von Objekten jeder Größe und Geometrie. Die kompakte Bauweise und die innovative SMART Lab Software Lösung gewährleisten eine benutzerfreundliche und portable Lösung.
Wesentliche Merkmale des SMART 3D Scan Systems
Hochpräzise Datenverarbeitung: Mit FPGA-basierter Signalverarbeitung und einem digitalen Signalpfad von DC bis 50 MHz werden selbst kleinste Schwingungen zuverlässig erfasst.
Vielseitige Messmöglichkeiten: Das System misst Geschwindigkeit, Beschleunigung und Verschiebung mit frei einstellbaren Messbereichen von 10 nm bis 100 m. Kompakte Mobilität: Dank des All-In-One-Designs und tragbarer Transportkoffer ist das System ideal für flexible Einsätze.
Das SMART 3D Scan ist vielseitig einsetzbar und findet Anwendung in Branchen wie:

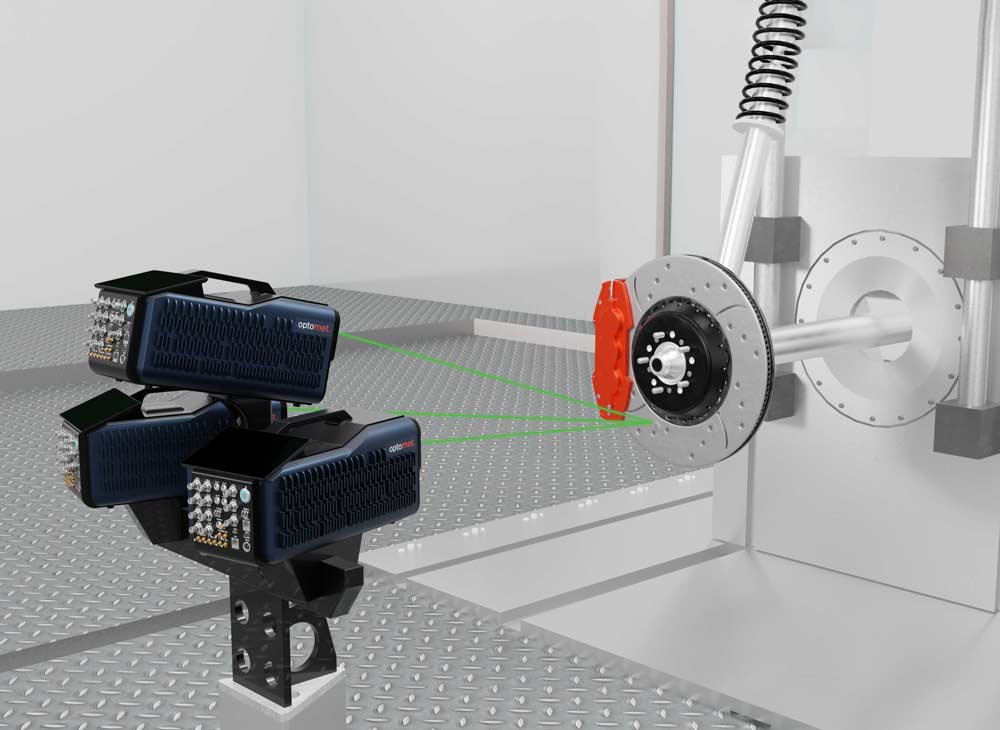

– Automobilindustrie: Prüfung von Fahrzeugkomponenten zur Verbesserung von NVH-Eigenschaften.
– Luft- und Raumfahrt: Detaillierte Modalanalysen und Optimierung von strukturellen Designs.
– Materialforschung: Visualisierung und Analyse dynamischer Materialeigenschaften.
Vorteile der 3D-Schwingungsanalyse
Das SMART 3D Scan vereinfacht komplexe Messprozesse durch:
– 3D-Messdaten: Erfassung der Schwingungen in x, y und z Richtung.
– Synchrone Erfassung: Bis zu 36 Referenzkanäle können gleichzeitig analysiert werden.
– Hohe Flexibilität: Messbereiche und Scanpunkte können präzise an die Anforderungen angepasst werden.
– Nahtlose Konnektivität: Ethernet- und USB-Schnittstellen sowie Wi-Fi-Integration ermöglichen eine einfache Datenübertragung.
Warum SMART 3D Scan die perfekte Wahl ist
Die Kombination aus fortschrittlicher Technologie und einfacher Bedienbarkeit macht das SMART 3D Scan zum idealen Instrument für alle, die präzise und zuverlässige Schwingungsdaten benötigen. Die robuste Konstruktion, kombiniert mit der leistungsstarken Software, sorgt für eine herausragende Leistung in jeder Anwendung. Von der Forschung und Entwicklung bis zur industriellen Prüfung liefert dieses System Ergebnisse, die Maßstäbe setzen.

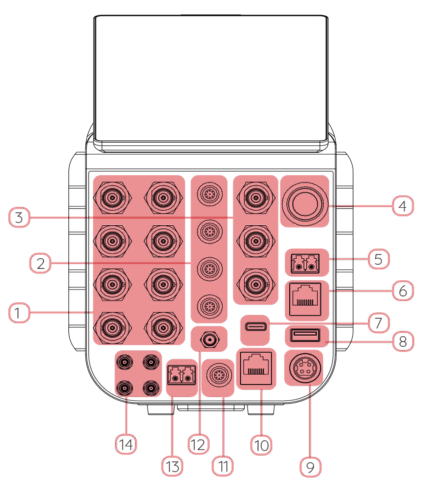

Anschlüsse:
| Nr. | Anschluss / Funktion | Nr. | Anschluss / Funktion |
|---|---|
| 1 | Analoge Signalausgänge (BNC) | 8 | USB-Anschluss (Typ-A) |
| 2 | LEMO-Signaleingänge (12 Kanäle | 9 | Stromeingang |
| 3 | BNC-HF-Signaleingänge (bis 50 MHz) | 10 | Ethernet-Anschluss für Gerätekommunikation/Daten |
| 4 | Einschaltknopf | 11 | Stromausgang |
| 5 | Optischer Kommunikationsanschluss | 12 | GNSS-Antennenanschluss |
| 6 | Ethernet-Anschluss für Gerätekommunikation/Daten | 13 | Lichtwellenleiteranschluss (LC-Duplex) |
| 7 | USB-Anschluss (Typ-C) | 14 | Multifunktions-SMB-Ports |
